اجزای یخچال

اجزای یخچال شامل تمام بخش هایی می شود که در ارتباط با یکدیگر می توانند. شناخت این قطعات کمک می کند تا شما در زمان نیاز بتوانید به راحتی عیب یابی را انجام دهید. همچنین شناخت اجزای یخچال کمک می کند تا به عملکرد و کاربرد صحیح هر بخش بیشتر آشنا شویم. قطعات یخچال در انواع یخچال ها مشابه می باشند و فقط ممکن است در جزئیات طراحی با یکدیگر تفاوت داشته باشند.

آشنایی با این قطعات درک بهتری برای تعمیر آن در اختیار تکنسین ها قرار می دهد. عملکرد اجزای یخچال در کنار هم فعالیت بهتر آن را رقم می زند.

یخچالت خراب شده؟ با تکنسین های مجموعه تعمیر یخچال تماس بگیر

شناخت قطعات و اجزای یخچال

شناخت قطعات یخچال شامل چه بخش هایی می شود:

– شناخت وظایف بخش های مختلف دستگاه

– اولویت بندی اهمیت بخش های مختلف

– آشنایی با نحوه نگهداری هر بخش

یخچال ها دارای قطعاتی هستند که با قرار گرفتن در کنار یکدیگر مکانیزم فعالیت دستگاه را تحت تاثیر قرار می دهند. قطعات و اجزای یخچال از لحاظ محل قرار گیری در سه بخش قرار می گیرند:

– قطعات داخل دیواره یخچال

– قطعات پشت یخچال

– قطعات پایین یخچال

شناخت کامل هر کدام از این بخش ها و نحوه عملکرد آنها کمک می کند تا عیب یابی این دستگاه راحتتر انجام شود.

اجزای یخچال و قطعات یخچال

به طور کلی اجزای یخچال شامل قسمت های داخلی و خارجی آن می شود که عبارتند از:

-لوله های مویی

– کمپرسور و موتور یخچال

-کندانسور یخچال

-اواپراتور یخچال

– دستگاه کنترل دما و ترموستات

– سیم یخ زدا

– گاز مبرد یخچال

– فن یخچال

-سنسور یخچال

– رله استارت

– المنت یا هیتر یخچال

– ترمو فیوز

– برد یخچال فریزر

– رله اورلود

-فیلتر درایر

این قطعات و اجرای یخچال در بخش های داخلی ، پایین و پشت یخچال قرار می گیرد. شناخت این بخش ها کمک می کند تا کاربر راحتتر بتواند منشاء مشکلات دستگاه را پیدا کند.

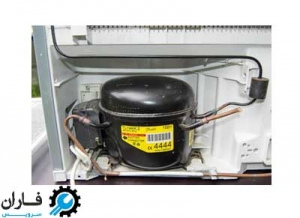

کمپرسور یخچال

یکی از مهمترین اجزای یخچال کمپرسور یخچال می باشد. این بخش همان موتور یخچال می باشد و حکم قلب یخچال را دارد. کمپرسور یکی از بزرگترین قطعات یخچال می باشد که به رنگ سیاه می باشد.

این قطعه در پشت و پایین یخچال قرار دارد. این قطعه از پیستون، میل لنگ، سوپاپ و موتور آسنکرون تشکیل شده است. وظیفه کمپرسور یخچال فشرده کردن گاز مبرد موجود در لوله های مویین می باشد. فشرده کردن گاز مبرد توسط موتور آسنکرون انجام می شود. کمپرسور یخچال بر اساس شکل طراحی به دسته های زیر تقسیم می شود:

– کمپرسورپیستونی

– کمپرسور دورانی

– کمپرسورمارپیچی

– کمپرسور اینورتور

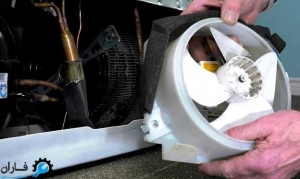

فن یخچال

یخچال به دلیل نوع کاری که انجام می دهد نیاز زیادی به جابه جایی هوا دارد. فن ها کمک می کنند تا هوای گرم خارج شود و محیط یخچال خنک شود. به همین خاطر فن یکی از قطعات مهم یخچال به حساب می آید. با توجه به نوع یخچال ها در آنها شاهد تنوع تعداد فن نیز هستیم.به طور کلی چهار نوع فن در یخچال ها وجود دارد که عبارتند از:

-فن کندانسور یخچال

– فن اواپراتور یخچال

– فن داخلی یخچال

– فن کمپرسور یخچال

مجموعه تمام این فن ها کمک می کند تا یخچال ها عملکرد بهتری داشته باشند و طول عمر تجهیزات یخچال افزایش پیدا کند.

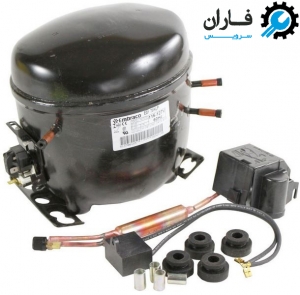

کمپرسور ساید بای ساید

در سالهای اخیر شاهد تغییرات گسترده ای در ظاهر یخچال ها بوده ایم. بسیاری از یخچال های امروزی ترکیبی از یخچال و فریزر می باشند که در اصطلاح به آنها ساید بای ساید گفته می شود. شکل و طراحی جدید باعث شده است که این دستگاه به یک کمپرسور و موتور قوی برای فعالیت احتیاج داشته باشد و نیاز به موتور قوی بیشتر از قبل احساس شود.

کمپرسور یخچال موظف است که با ایجاد فرآیند دهش و مکش گاز مبرد را خنک کنند و وارد سیکل خنک کنندگی یخچال نماید. کمپرسور یخچال های ساید بای ساید ممکن است یکی از دو نمونه کمپرسور روتوری و پیستونی باشد.

کندانسور

همه فعالیت و کار رادیاتور را در خودروها دیده ایم. در یخچال نیز بخشی که عملیات خنک کردن گاز مبرد را انجام می دهد کندانسور می باشد. کندانسور ها بر اساس اندازه و شکل های متفاوتی تهیه و تولید می شوند و به دو صورت کندانسور هوایی و کندانسور استوانه ای موجود می باشد . کندانسور با فعالیت خود باعث می شود تا هوای اطراف لوله های کویل به خنک شدن این لوله ها کمک کند. در صورتی که یخچال در فضایی نامناسب قرار بگیرد و یا اینکه گرد و غبار زیادی روی کندانسور موجود باشد فعالیت این بخش با مشکل مواجه می شود.

اواپراتور

یکی از خاص ترین و مهمترین اجزای یخچال اواپراتور می باشد. وظیفه این بخش تولید یخ در یخچال می باشد و به محفظه سرد کننده یخچال معروف است. جنس این بخش از آلومینیوم می باشد.

این بخش از اجزای یخچال مانند درایر شامل دو لوله ارتباطی می باشد که آن را به سایر اجزا متصل می کند. لوله های ورودی اواپراتور بسیار باریک می باشد و نقطه اتصال به لوله مویی می باشد. محل قرار گیری آن بین کمپرسور و موتور می باشد و برای استفاده در قسمت فریزر می باشد و برای تولید سرما در این بخش استفاده می شود.

درایر

گازی که به عنوان گاز مبرد در یخچال مورد استفاده قرار می گیرد دارای رطوبت می باشد و باید قبل از سرماسازی کاملا پاک و خشک شود. برای عبور گاز از کندانسور باید قبل از ورود به سیستم توسط درایر پاک سازی شود.

درایر دو لوله ارتباطی دارد که سطح مقطع یکی از آنها از دیگری بزرگتر می باشد و به لوله خروجی کندانسور متصل می باشد. لوله دوم سطح مقطع کوچکتری دارد. ماده ای که برای رطوبت زدایی درون لوله ها قرار دارد سیلیکاژل می باشد. این فیلتر بر اثر گذشت زمان تغییر رنگ می دهد و باید تعویض شود.

لوله مویی

برای انجام فعالیت های خنک سازی یخچال یک سیکل حرکت انجام می شود. انجام این فعالیت در لوله مویی صورت می پذیرد لوله مویی در انتهای کندانسور و بعد از درایر قرار می گیرد. گاز پرفشار وارد لوله مویی می شود و فشار گاز کاهش پیدا می کند و به صورت اسپری وارد اواپراتور می شود.

چون فشار در اواپراتور کم است این اسپری تبخیر می شود و دمای محیط را جذب می کند. گاز تولید شده دوباره به کمپرسور یخچال بر می گردد و این مراحل مدام در حال تکرار می باشد. در حقیقت لوله مویی از تاثیرگذارترین اجزای یخچال می باشد.

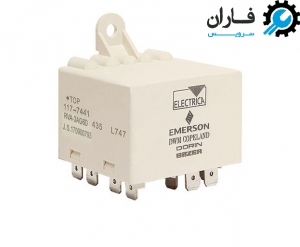

رله استارت موتور یخچال ساید بای ساید

برای راه اندازی فعالیت یخچال احتیاج به بخشی است که این فعالیت را انجام دهد.رله استارت موتور یخچال در کمپرسور یخچال واقع شده است. این بخش به کمک دو میدان مغناطیسی که در سیم پیچ اصلی و کمکی روتور واقع شده است شروع به فعالیت می کند. رله استارت از بخش های مهم زیر تشکیل شده است:

– بدنه ای از جنس باکلیت

– سیم پیچ

– اهرم فلزی سرگرد

– فیش های اتصال رله

– کنتاکت های اتصال دهنده

همه این بخش ها مجموعه ای را فراهم می کنند تا رله استارت بتواند موتور یخچال را راه اندازی کند.

اورلود موتور یخچال

گاهی اوقات شرایطی برای موتور پیش می آید که سیم پیچ ها اصلی و کمکی آسیب دیدگی دارند یا مسدود شدن مسیر گردش گاز باعث می شود تا جریانی که به موتور می رسد افزایش پیدا کرده و حرارت بالا رود.

برای جلوگیری از آسیب دیدگی بخش های مختلف یخچال باید از اورلود یا محافظ الکتریکی موتور استفاده کنیم. اورلود موتور حرارت تولید شده را بوسیله فلز نیکلی که در سر راه آن قرار دارد جذب می کند. این گرم شدن باعث قطع شدن ارتباط کنتاکت ها و خاموش شدن کمپرسور می شود. با کاهش دما کمپرسور فعالیت خود را آغاز می کند.

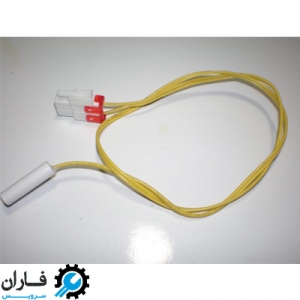

سنسور یخچال

در یخچال های جدید سنسورهایی وجود دارد که با تغییرات دمایی تغییر می کنند. کار سنسور این است که داده های فیزیکی مثل دما را به کمیت های الکتریکی تبدیل می کند. سنسور کمک می کند دمای یخچال در سطح مناسبی قرار بگیرد.

این سنسورها تغییرات دمای را به برد یخچال اطلاع می دهند تا برد آنها را پردازش کرده و با ارسال پیام های دریافتی به موتور یخچال فرمان دهد که فعالیت داشته باشد یا خیر. وجود این سنسورها به عنوان یکی از اجزای یخچال دارای اهمیت زیادی در دستگاههای امروزی می باشد چون به نوعی کنترل کننده دما می باشد.

سنسور فریزر

هر کدام از سنسورهای موجود در یخچال فریزر عملکرد خاصی دارد و شرایط بیرون و داخل دستگاه را مشخص می کند. برای اطلاع از سلامت دستگاه باید این بخش را مورد بررسی و توجه قرار داد. سنسور دمای فریزر دمای فریزر را اندازه گیری می نماید.

این بخش از اجزای یخچال با فعالیت خود دمای فریزر را در محدوده مشخصی قرار می دهد. بر اساس مدل و برند یخچال و فریزر تعداد و نوع سنسورهای آن متفاوت می باشد. برای تست سلامت سنسور فریزر باید از اهم متر استفاده کنیم. در صورت خرابی این بخش قابل تعمیر نیست و باید آن راتعویض کرد.

سنسور دیفراست

تفاوت بزرگ و اساسی که یخچال های امروزی با نمونه های قدیمی دارند، داشتن قطعات و شرایطی برای جلوگیری از ایجاد برفک در آنها می باشد. در اختیار داشتن قطعه ای به نام سنسور دیفراست کمک می کند تا یخ زدایی صورت پذیرد.

دیفراست با استفاده از یک قطعه گرما دهنده اطلاعات را به دیفراست منتقل می کند و باعث فعالیت سنسور و یخ زدایی می شود. عملکرد این اجزای یخچال باعث می شود تا از آسیب رسیدن به اواپراتور جلوگیری شود. وجود سنسور دیفراست در یخچال های امروزی و جلوگیری از یخ زدن کارایی آنها را تا حد زیادی بالا برده است.

المنت هیتر یخچال ساید بای ساید

یخچال فریزرها از هر نوعی در طول روز به میزان زیادی باز و بسته می شوند. این کار باعث بوجود آمدن برفک در قسمت فریزر است. اگر برفک ها باقی بماند و آب نشود با گذشت زمان یخچال فریزر شرایط سرمایی خود را از دست می دهد و در آن ایجاد برفک می شود. برای از بین بردن برفک ها لازم است تا قطعه ای در یخچال وجود داشته باشد تا بتواند این برفک را آب کند. در یخچال های ساید بای ساید قطعه ای به نام المنت هیتر یخچال وجود دارد که با فعالیت مانع از ایجاد برفک در داخل فریزر و یخچال می شود.

ترمودیسک یا کلید حرارتی یخچال ساید بای ساید

یکی از اجزای یخچال که کاربردی خاص و ویژه دارد ترمودیسک یا کلید حرارتی می باشد. این بخش مانند یک ترموستات و به صورت سری با هیتر المنت در مدار قرار دارد. معمولا در دمای منفی ۵ درجه به جریان برق اجازه عبور از هیتر المنت را می دهد و در دمای مثبت ۵ درجه برق هیتر المنت را قطع می کند. با این کار مانع از اتلاف جریان برق در سیستم می شود. ترمودیسک در داخل اواپراتور قرار دارد و با بالا رفتن دمای این بخش ترمودیسک جریان برق را قطع می کند تا از آسیب به این بخش جلوگیری نماید.

گاز یخچال

فعالیت خنک سازی در یخچال های معمولی و پیشرفته با استفاده از ترکیبی از چند گاز شیمیایی انجام می شود. یخچال در یک سیکل خنک کنندگی عمل خنک سازی بخش های مختلف را با استفاده از گاز یخچال انجام می دهد. ترکیب این گاز می تواند یکی از انواع گاز فریون باشد.

انتخاب نوع گاز یخچال با توجه به طراحی یخچال، کارایی آن و شرکت ارائه دهنده یخچال بستگی دارد. بخش هایی که در هدایت گاز یخچال تاثیرگذار می باشند شامل کمپرسور یخچال، کندانسور، شیر فشار شکن و اواپراتور می باشد. گاز یخچال طبق استاندارد خاصی از تمامی این بخش ها عبور می کند.
