بلبرینگ لباسشویی چیست و چه کاربردی دارد؟
بلبرینگ لباسشویی قطعه مکانیکی حساسی است. این قطعه چرخش روان دیگ شستشو را هدایت می‌کند. مهندسان این قطعه را برای مهار اصطکاک می‌سازند. بار سنگین دیگ روی این قطعه مهار می‌شود.
بلبرینگ لباسشویی تعادل دیگ را پایدار می‌کند. این قطعه سرعت چرخش درام را بدون لرزش بالا می‌برد. آلیاژهای فولادی سخت بدنه آن را می‌سازند. این ساختار فشار دور خشک‌کن را تحمل می‌کند.
بلبرینگ لباسشویی چیست؟
بلبرینگ لباسشویی یک تکیه‌گاه دوار مکانیکی است. این بخش چرخش شفت مرکزی دیگ را آسان می‌سازد. اصطکاک لغزشی با این قطعه به اصطکاک غلتشی تبدیل می‌شود. همین فرآیند راندمان موتور محرک را افزایش می‌دهد.
سیستم تعلیق بدون این قطعه کارایی ندارد. طراحان صنعتی مقاومت سایشی بالایی برای آن در نظر می‌گیرند. حرکت متقارن دیگ وابسته به سلامت این قطعه است. فشار گریز از مرکز بدون این قطعه دیگ را منحرف می‌کند.
بلبرینگ لباسشویی چکار می‌کند و چه وظایفی دارد؟
بلبرینگ لباسشویی چرخش یکنواخت دیگ را تضمین می‌کند. این بخش ضربات ناشی از چرخش البسه را جذب می‌کند. کاهش مصرف انرژی موتور از وظایف مهم آن است. این قطعه لرزش‌های شعاعی را به بدنه اصلی منتقل نمی‌کند.
تثبیت محور دیگ وظیفه دیگر این قطعه است. این عملکرد مانع برخورد دیگ به بدنه داخلی می‌شود. روانکاری داخلی آن حرکت ساچمه‌ها را نرم نگه می‌دارد. پایداری مکانیکی دیگ کاملاً به این بخش متکی است.

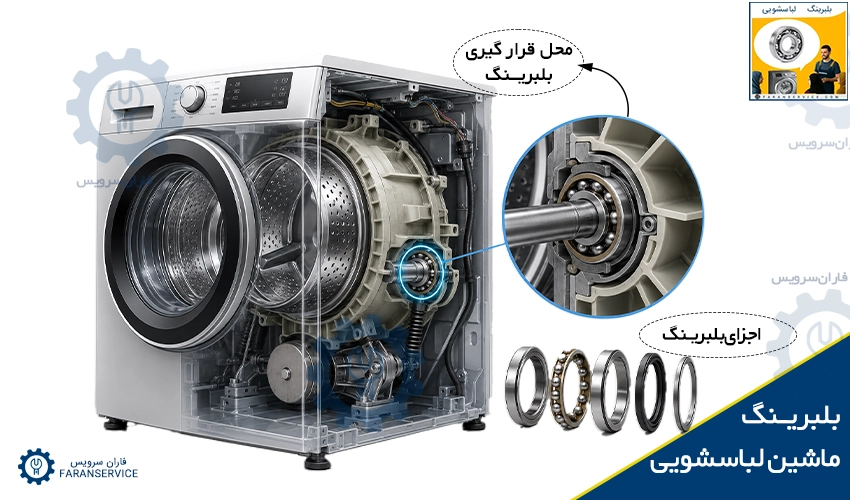

بلبرینگ لباسشویی کجا قرار دارد؟
بلبرینگ لباسشویی در محفظه پشتی دیگ بیرونی نصب می‌شود. این قطعه شفت فلزی سه‌نظام دیگ را در بر می‌گیرد. تکنسین‌ها آن را درون پوسته آلومینیومی دیگ می‌فشارند. در اکثر مدل‌ها دو عدد از این قطعه وجود دارد.
دسترسی به آن نیازمند باز کردن کامل مخزن است.یک عدد در عقب و دیگری در جلوتر قرار می‌گیرد.نمونه بیرونی فشار محوری دستگاه را خنثی می‌کند.نوع داخلی نیز وزن سنگین دیگ را مدیریت می‌نماید.
بلبرینگ لباسشویی از چه اجزایی تشکیل می‌شود؟
بلبرینگ لباسشویی از ۵ بخش مهندسی دقیق ساخته شده است:
۱. رینگ داخلی (Inner Ring): این حلقه روی شفت مرکزی قفل می‌شود و شیار مدور آن مسیر لغزش ساچمه‌ها است.
۲. رینگ خارجی (Outer Ring): این بخش درون هوزینگ دیگ جای می‌گیرد و بدنه بیرونی را محکم نگه می‌دارد.
۳. ساچمه‌ها (Rolling Elements): گوی‌های کروی ساخته شده از فولاد سخت هستند که اصطکاک دورانی را به صفر می‌رسانند.
۴. قفسه نگهدارنده (Cage): فاصله استاندارد میان ساچمه‌ها را تنظیم می‌کند و مانع از برخورد آن‌ها می‌شود.
۵. درزگیر محافظ (Shield): واشرهای لاستیکی یا فلزی هستند که گریس روانکار را داخل محفظه نگه می‌دارند.
جهت بررسی قطعه محافظ بلبرینگ، صفحه کاسه‌نمد لباسشویی چیست و چه کاربردی دارد؟ را مطالعه کنید.
انواع بلبرینگ لباسشویی
بلبرینگ لباسشویی بر پایه ساختار کاسه و توان باری دسته‌بندی می‌شود:
- بلبرینگ شیار عمیق (Deep Groove): پرکاربردترین مدل در ماشین‌های لباسشویی خانگی است و بارهای شعاعی را مهار می‌کند.
- بلبرینگ دو ردیفه (Double Row): توان باربری بالایی دارد و در مدل‌های ظرفیت بالا استفاده می‌شود.
- بلبرینگ لاستیک‌دار ضد رطوبت (2RS): دارای دو درزگیر لاستیکی مقاوم برای جلوگیری از نفوذ رطوبت و کف است.
- بلبرینگ با درزگیر فلزی (ZZ): سپرهای محافظ فلزی دارد و تحمل حرارتی بالایی را هنگام خشک‌کن ارائه می‌دهد.
مشخصات فنی کدهای بلبرینگ لباسشویی
| مدل بلبرینگ | نوع درزگیر | قطر داخلی (mm) | قطر خارجی (mm) | کاربرد و ظرفیت |
|---|---|---|---|---|
| 6203 | 2RS / ZZ | 17 | 40 | سبک / دستگاه ۵ کیلویی |
| 6204 | 2RS / ZZ | 20 | 47 | استاندارد / ۷ کیلویی |
| 6205 | 2RS / ZZ | 25 | 52 | سنگین / ۸ کیلویی |
| 6206 | 2RS / ZZ | 30 | 62 | فوق سنگین / ۹+ کیلو |
| 6305 | 2RS | 25 | 62 | صنعتی و پرقدرت |
تفاوت بلبرینگ لباسشویی با کاسه‌نمد و شفت
بلبرینگ لباسشویی محور چرخش است، اما کاسه‌نمد نقش آب‌بندی دارد. شفت سه‌نظام نیروی موتور را مستقیم منتقل می‌کند. کاسه‌نمد مانع برخورد آب به ساچمه‌های بلبرینگ می‌شود. سلامت این قطعات زنجیره‌ای است.
نمودار ارتباط قطعات:
ارتباط مکانیکی قطعات انتقال قدرت لباسشویی
اگر دیگ دستگاه لق می‌زند، راهنمای خرابی سه‌نظام لباسشویی را بررسی کنید.
آیا بلبرینگ لباسشویی قابل تعمیر است؟
بلبرینگ لباسشویی ساختاری یکپارچه و فشرده دارد. این قطعه پس از فرسودگی تعمیر نمی‌شود و باید تعویض گردد. نصب بلبرینگ نو تعادل شفت و سلامت مخزن را کاملاً بازمی‌گرداند.
برای تست لقی دیگ، راهنمای آموزش تست بلبرینگ لباسشویی در منزل را بخوانید.
جهت بررسی مراحل تخصصی پیاده‌سازی، مقاله آموزش تعویض بلبرینگ لباسشویی را ببینید.
اگر دیگ با صدای زیاد می‌چرخد، مطلب تخصصی علت خرابی بلبرینگ لباسشویی را دنبال کنید.
تامین قطعات اورجینال از فاران سرویس
فاران سرویس به عنوان مرجع فروش قطعات اورجینال و خدمات تخصصی تعمیر انواع ماشین لباسشویی، بلبرینگ‌های استاندارد و اصل شرکتی را با تضمین اصالت عرضه می‌کند. جهت ثبت سفارش قطعه اصل یا درخواست اعزام تکنسین با شماره 02191091195 تماس بگیرید.
جمع‌بندی نهایی
بلبرینگ لباسشویی نقش کلیدی در عملکرد بی‌صدا و بدون لرزش دیگ ایفا می‌کند. انتخاب کد فنی متناسب با دستگاه طول عمر موتور و دیگ را افزایش می‌دهد. نگهداری اصولی و روانکاری استاندارد مانع از آسیب به سایر بخش‌های مکانیکی خواهد شد.
منابع
- SKF Group – Deep groove ball bearings principles and washing machine applications
- NSK Global – Bearing Doctor: Rolling Bearing maintenance, types and structures
- Schaeffler (FAG) – Industrial and home appliance bearings engineering guide
- LG Electronics Service Academy – Direct Drive Drum and mechanical assembly design
- Bosch Home Technical Manuals – Washing Machine mechanical drive and bearing specifications
