اجزای ماشین ظرفشویی

قطعات و اجزای ماشین ظرفشویی شامل تمام بخش های ماشین ظرفشویی می شود که شناخت آنها کمک می کند تا کاربر بتواند بهتر از آن استفاده نماید. اجزای ماشین ظرفشویی شامل تمام بخش های سخت افزاری و نرم افزاری این دستگاه می شود. نمونه های جدید ماشین ظرفشویی دارای بخش هایی هستند که اطلاع از نحوه کارکرد آنها عیب یابی آنها را در زمان آسیب راحتتر می نماید. شاید شناخت کلیه این اجزا برای مصرف کننده لازم نباشد اما اگر شما یک تکنسین تعمیر باشید باید از تمام جزئیات اطلاع داشته باشید تا براحتی بتوانید از عهده تعمیر دستگاه به صورت تخصصی بربیایید.

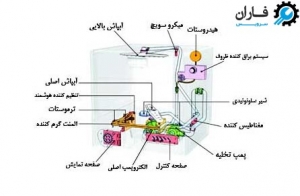

اجزای ماشین ظرفشویی

اجزای ماشین ظرفشویی با هماهنگی که با یکدیگر ایجاد می کنند باعث می شوند تا یک دستگاه به شکلی دقیق تر از عهده وظایف خود بربیایید. شناخت بهتر این اجزا ما را در عیب یابی بهتر کمک می کند. به طور کلی یک ماشین ظرفشویی از اجزای زیر تشکیل شده است:

-برد الکتریکی

-درخت سیم کشی ظرفشویی

– تایمر

-سنسور ماشین ظرفشویی

-هیتر لوله ای

-المنت کف

-شیر برقی شلنگ دار

-پمپ تخلیه

-فیلتر

-موتور شست و شوی ظرفشویی

-غلطک قفسه

– مخزن مایع

– دستگیره درب ماشین ظرفشویی

– سوئیچ فلوتر ماشین ظرفشویی

-هیدروستات ماشین ظرفشویی

اهمیت شناخت بخش های مختلف ظرفشویی

تعمیر ماشین ظرفشویی در تمامی برند ها در استان تهران

معرفی قطعات ماشین ظرفشویی

اهمیت شناخت اجزای ماشین ظرفشویی و شناخت قطعات آن از آن جهت دارای اهمیت می باشد که کار و عملکرد این دستگاه برای ما مشخص می شود این قطعات شامل سه بخش می شوند:

۱- قطعاتی که دستگاه را کنترل می کنند

این قطعات بخش هایی هستند که شرایط کار ماشین را کنترل می کنند مانند ترموستات و شیربرقی

۲- قطعاتی که مصرف کننده هستند

این قطعات با وصل شدن به جریان برق کار می کنند و شستشوی ظرفها را بر عهده دارند

۳- قطعاتی که نقش رابط یا انتقال دهنده را دارند

وظیفه این قطعات انتقال پیام بین بخش های مختلف دستگاه است.

قطعات ظرفشویی

قطعات ظرفشویی شامل سه بخش مهم می باشد:

– قطعات کنترل کننده

شیر برقی، ترموستات، پمپ اصلی، پمپ تخلیه، هیدروستات، تایمر، پانل و انتخابگر برنامه شستشو

– قطعات مصرف کننده

مخزن مایع، المنت حرارتی، پمپ ها قطعاتی هستند که به عنوان قطعات مصرف کننده در اجزای ماشین ظرفشویی شناخته می شوند.

– قطعات رابط

برای ارتباط بین قطعات مصرف کننده و کنترل کننده ماشین ظرفشویی لازم است بخشی وجود داشته باشد تا این قطعات را به یکدیگر متصل نماید. وظیفه این بخش بر عهده قطعات رابط می باشد. سیم ها و کابل های موجود در ماشین ظرفشویی جزو قطعات رابط به حساب می آید.

سبد

از بخش های مهمی که با توجه به حجم ظرف های قابل شستشو در ماشین ظرفشویی در نظر گرفته می شود سبد ماشین می باشد. طراحی این بخش به شکلی است که بتواند حجم مناسبی از ظروف را در خود جای دهد. با توجه به ظرفیت ماشین ظرفشویی اندازه و سایز سبد فرق می کند. به طور کلی این سبدها به سه بخش تقسیم می شود.

– سبد شستشوی قاشق و چنگال و کارد

– سبد شستشوی ظروف بزرگ

– سبد شستشوی ظروف کوچک

طراحی این سبدها به گونه ای است که ظروف توسط بخش های شستشوی ماشین ظرفشویی تحت پوشش قرار می گیرد.

پمپ تخلیه ماشین ظرفشویی

یکی از اجزای ماشین ظرفشویی که اهمیت زیادی در کارایی و عملکرد صحیح آن نیز دارد، پمپ تخلیه می باشد. وجود این بخش از آن جهت دارای اهمیت می باشد که یک خروجی برای خروج آب و مواد شوینده در زمان فعالیت نیاز است و پمپ تخلیه این فعالیت را انجام می دهد. در زمان شستشو و پس از تخلیه آب و مواد شوینده این مواد وارد کاسه شستشو می شود و از طریق این بخش از ماشین لباسشویی خارج می شود. اگر در زمان فعالیت ماشین ظرفشویی مشکلی برای این بخش به وجود بیاید آب های حاصل از شستشو از ماشین خارج نمی شود.

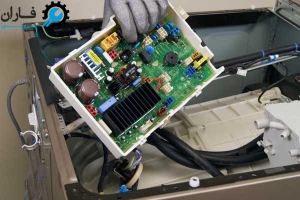

برد اصلی ظرفشویی

برد ماشین ظرفشویی از بخش های مهم و اساسی در اجزای ماشین ظرفشویی می باشد. تمام اجزای ماشین ظرفشویی به وسیله این برد به یکدیگر متصل هستند و با یکدیگر ارتباط دارند. برد ماشین ظرفشویی مانند مغز این دستگاه می باشد و فرمان های ویژه ای صادر می کند تا دستگاه عملکرد خود را به خوبی انجام دهد. اختلال در این بخش ها باعث می شود تا قطعات به درستی کار نکنند.

اختلال در کار این بخش می تواند کاملا بخش های دیگر را تحت تاثیر قرار دهد. خرابی برد باعث می شود تا ماشین ظرفشویی آبگیری را به طور کامل انجام ندهد.

برد نمایشگر ظرفشویی

برد نمایشگر آن بخش از اجزای ماشین ظرفشویی است که اطلاعات مربوط به تنظیمات برد اصلی را نشان می دهد و شما با مشاهده این بخش می توانید به راحتی اطلاعات و شرایط ماشین ظرفشویی را در زمان فعالیت دستگاه مشاهده نمایید.

ارورهای ماشین ظرفشویی نیز از طریق برد نمایشگر قابل بررسی می باشد. این بخش از دستگاه تفاوت های جزئی در نمونه های متفاوت دارد و به همین دلیل تکنسین های کارآزموده و آگاهی باید برای تعمیر آن آموزش داده شود. خرابی این بخش می تواند باعث شود تا فعایت بخش های دیگر ماشین ظرفشویی تحت تاثیر قرار بگیرد.

درخت سیم ظرفشویی

در اکثر تجهیزات الکترونیکی بخشی هایی وجود دارد که توسط آن اطلاعات مربوط به برد الکتریکی به دیگر بخش های ماشین ظرفشویی انتقال پیدا می کند. ای بخش به نام درخت سیم کشی ظرفشویی نام دارد و وظیفه ارتباط بین برد و دیگر قطعات را برعهده دارد.

نامگذاری این بخش به دلیل گستردگی ارتباط بین بخش های مختلف می باشد. این بخش از اجزای ماشین ظرفشویی فرمان برد الکتریکی ماشین ظرفشویی را به بخش های دیگر منتقل می کند و اطلاعات مربوط به قطعات را به برد می رساند. در حقیقت درخت سیم ظرفشویی حکم اعصاب مرکزی دستگاه را دارد.

انواع سنسور ماشین ظرفشویی

برای انتقال اطلاعات باید بخشی حساس وجود داشته باشد که پس از بررسی و چک کردن اطلاعات آنها را به بخش مرکزی و برد دستگاه انتقال دهد. سنسورها در ماشین ظرفشویی وظیفه انتقال اطلاعات را برعهده دارند. برای مصال سنسور دمای آب مسئول کنترل دمای آب می باشد. اطلاعات دمای آب توسط این سنسور به برد الکتریکی فرستاده می شود و فرمان قطع المنت صادر می گردد. از سنسور های دیگر می توانیم به موارد زیر اشاره کنیم:

– سنسور میان سطح آب

– سنسور نشت آب

– سنسور کثیفی آب

– سنسور دما

نمونه های دیگر سنسورهای مورد استفاده در ظرفشویی می باشد.

جت پمپ ماشین ظرفشویی

یکی از بخش های مهم کارآمد در ماشین های ظرفشویی جت پمپ آن می باشد. این قطعه در کنار دیگر قطعات کمک می کند تا عملکرد ماشین ظرفشویی بهتر باشد. در حقیقت می توانیم آن را یکی از تاثیرگذارترین اجزای ماشین ظرفشویی دانست.

عملکرد این بخش به این شکل می باشد که با کنترل و تنظیم آب ورودی و گردش آب کمک می کند تا مصرف انرژی کاهش زیادی داشته باشد. در برخی از نمونه های جدید ای بخش به اینورتور مجهز می باشد و دلیل استفاده از اینورتور کنترل دقیق تر چرخش و فشار آب و صرفه جویی می باشد.

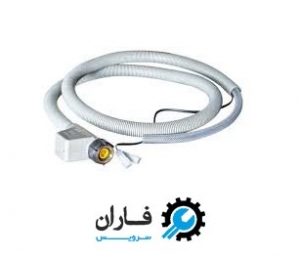

شیر برقی ماشین ظرفشویی

ظرفشویی ها مانند همه تجهیزات الکترونیکی دارای قطعات و بخش هایی هستند که در کنار یکدیگر باعث عملکرد بهتر دستگاه می شوند. یکی از خاص ترین اجزای ماشین ظرفشویی شیر برقی می باشد.

از شیر برقی در ماشین ظرفشویی برای شتسشوی ظروف و آبرسانی برای شستشو استفاده می شود. این شیر دارای انواع متفاوتی می باشد که در نمونه های مختلف بر اساس نوع دستگاه و نیاز آن طراحی شده است. در طراحی برخی از نمونه ها از یک یا دو بوبین برای خروجی آب استفاده می کنند. زاویه ورودی آب بر اساس نوع طراحی ۹۰ درجه یا ۱۸۰ درجه می باشد.

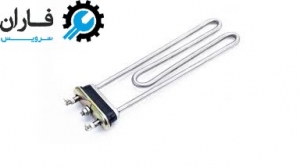

هیتر یا المنت ماشین ظرفشویی

شاید تا زمانی که ظرف ها تمیز نشوند و یا کاهشی در عملکرد ماشین ظرفشویی نداشته باشیم. به این موارد توجه نکنیم. این ایراد زمانی اتفاق می افتد که المنت دستگاه به خوبی کار نکند. یکی از حساسترین اجزای ماشین ظرفشویی المنت و هیتر آن می باشد. وظیفه این بخش از دستگاه شما گرم کردن آب ظرفشویی می باشد.

هیتر و المنت به طورت لوله ای و در کف ماشین قرار دارد. مسئولیت گرم کردن آبی که در داخل پمپ شست و شو جریان دارد بر عهده این بخش می باشد. خرابی این قطعه باعث کاهش عملکرد ماشین در شستشو می شود.

مخزن مایع جلا دهنده

یکی از جدیدترین اجزای ماشین ظرفشویی که در ماشین های ظرفشویی جدید در نظر گرفته شده است. مخزن مایع جلادهنده می باشد. اضافه کردن این بخش در راستای بهبود عملکرد شستشو می باشد.

بسیاری از شوینده ها به تنهایی شرایطی برای شستشوی مناسب ایجاد نمی کنند و نیاز به موارد کمکی برای علکرد بهتر دارند. با قرار دادن مخزن مایع جلا دهنده امکان همراهی مواد موثری تری در ماشین ظرفشویی در کنار عملیات شستشو به وجود آمده است.

مخرن مایع جلا دهنده در کنار محفظه قرار گرفتن قرص ماشین ظرفشویی قرار دارد. میزان اضافه کردن آن به دستگاه برای عملیات شستشو طی استاندارد خاصی تعیین می شود.

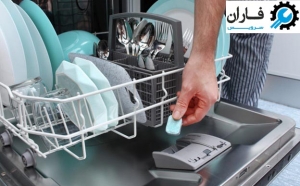

مخزن شوینده

بخش مهمی از کارکرد شستشوشوی ماشین ظرفشویی به مخزن شوینده وابسته می باشد. مخزن شوینده به گونه ای طراحی شده است که در جریان شستشو در زمان مشخص باز می شود و ابزار شستشو که همان قرص یا پودر می باشد را در اختیار سیستم قرار می دهد.

در بعضی از ماشین های ظرفشویی یک کلید در نظر گرفته شده است که در زمان تنظیم برنامه شستشو روی آن شروع به فعالیت می کند و مواد شستشو را وارد برنامه می نماید. جنس مخزن شوینده از پلاستیک با کیفیت است و محل قرار گیری آن در بسیاری از دستگاهها روی درب ماشین ظرفشویی می باشد.

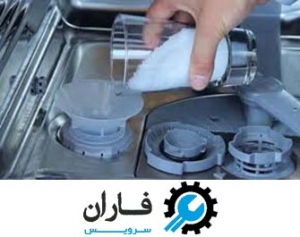

مخزن نمک

در کنار دیگر اجزای ماشین ظرفشویی یک بخش دیگر نیز وجود دارد که در برنامه شستشو بسیار تاثیر گذار می باشد. این مخزن محل نگهداری نمک ماشین ظرفشویی می باشد. محل قرار گیری آن در کف ماشین ظرفشویی می باشد. استفاده از نمک در ماشین ظرفشویی برای جلوگیری از ایجاد رسوب و براق شدن و شفافیت بهتر ظرفها می باشد.

استفاده از نمک باید در یک دوره زمانی مشخص انجام شود تا کیفیت شستشو افزایش پیدا کند. برای پر کردن مخزن نمک از قیف های مشخصی استفاده می شود. درون مخزن نمک اب موجود می باشد که برای حل شدن نمک لازم است.

آب فشان ماشین ظرفشویی

تمام بخش های شستشو در صورتی کامل می شود که ظرفها آبکشی شوند. برای آماده کردن ظروف برای شتسشو و در نهای آبکشی کردن آنها از آبفشان استفاده می شود.

این آبفشان ها در ماشین ظرفشویی به صورت بازوهایی طراحی شده اند که به صورت دایره وار به چرخش در می آید و آب و مواد شوینده را روی تمامی ظروف داخل دستگاه می چرخاند.

با توجه به طراحی ماشین ظرفشویی این بازوها در دو بخش بالای ظرفشویی و وسط آن قرار می گیرند تا تمام سبدها و طبقات ظرفشویی به یک اندازه از آب در زمان شستشو بهره مند شود.

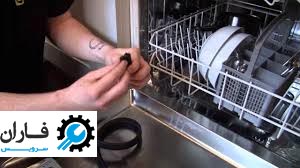

لاستیک آب بندی ظرفشویی و درب ماشین ظرفشویی

یکی از اساسی ترین بخش ها و اجزای ماشین ظرفشویی درب آن می باشد. درب ماشین ظرفشویی به شکلی طراحی شده است که به راحتی باز و بسته شود و امکان ورود و خروج سبدها در آن راحت باشد. در طراحی درب فنر و چفت هایی استفاده می شود تا باز و بسته شدن درب راجتتر انجام شود. برای جلو گیری از خروج آب از ماشین ظرفشویی از لاستیک آب بندی استفاده می شود.

استفاده از لاستیک آب بندی کمک می کند تا درب به طور کامل چفت شود. در بیشتر ماشین های ظرفشویی دو لاستیک برای درب ها وجود دارد.

میکروسوئیچ ظرفشویی

هر دستگاه و تجهیزاتی به یک بخش حفاظتی برای ایمنی بیشتر نیاز دارد. در ماشین ظرفشویی میکروسوئیچ ها به عنوان کلیدهای حفاظتی هستند. وظیفه این قطعات این است که قبل از بسته شدن کامل درب ماشین ظرفشویی ، دستگاه شروع به فعالیت نمی کند. محل قرار گرفتن آن در ماشین ظرفشویی پشت درب آن و در کنار لاستیک درب می باشد. با فعال شدن این بخش از ماشین ظرفشویی مدار جریان کامل می شود و دیگر بخش های دستگاه نیز شروع به فعالیت می کند. خرابی این بخش می تواند عملکرد بقیه قسمت ها را نیز تحت تاثیر قرار دهد.

ارور ماشین ظرفشویی

هر دستگاه و تجهیزاتی برای اعلام مشکلات خود از علائم و نشانه هایی استفاده می کند. ماشین های ظرفشویی جدید از سیستمی پیشرفته تر استفاده کرده اند و با مشکلات و آسیب های خود را به صورت ارور در برد ماشین نشان می دهند. قرار دادن برد های الکترونیکی در اجزای ماشین ظرفشویی کمک بزرگی به عیب یابی این سیستم بوده است.

تمامی ایرادها و آسیب های ماشین ظرفشویی طبق استانداردهایی برای ماشین برنامه ریزی شده است که در صورت بروز این مشکلات به صورت پیام در برد الکترونیکی مشاهده می شود.از طریق مشاهده ارور ها تکنسین به رفع مشکلات می پردازد.
