فن یخچال
در سیستمهای سرمایشی یخچالها و سایدبایسایدها، «فن» نقش کلیدی و حیاتی ایفا میکند. گردش مداوم هوا توسط این قطعه، علاوه بر توزیع یکنواخت سرما، دفع حرارت را نیز ممکن میسازد. با بروز نقص فنی در فن، ضمن کاهش توان برودتی دستگاه، صداهای غیرعادی و آزاردهندهای نیز به گوش میرسد. به دلیل تنوع طراحی، تعداد فنها در هر مدل متغیر است؛ مثلاً برخی دستگاهها صرفاً از یک فن اواپراتور استفاده میکنند، اما مدلهای پیشرفتهتر به چندین فن مجزا مجهز شدهاند. با شناخت دقیق عملکرد و محل نصب این قطعات، عیبیابی دستگاه برای شما بسیار سادهتر خواهد شد. ما در این راهنما علاوه بر بررسی ساختار فنی و تفاوتهای مدلهای مختلف، نکات کلیدی و ایمنی حین تعمیر یا تعویض فن را نیز برایتان تشریح میکنیم.
فن یخچال چیست؟
فن یخچال مجموعهای از موتور، پروانه، سیمکشی و قطعات نگهدارنده است. این مجموعه وظیفه دارد هوا را در مسیری مشخص جابهجا کند.تأمین نیروی لازم برای چرخش پروانه، بر عهده موتور فن است. این چرخش، جریان هوا را در مسیر طراحیشده به حرکت درمیآورد. اگر یخچال شما از نوع بدون برفک باشد، فن اواپراتور معمولاً در بخش فریزر تعبیه شده است این قطعه با عبور هوا از روی کویل اواپراتور، سرمای مورد نیاز را به فضای داخلی هدایت میکند. در برخی مدلها، فن کندانسور نیز کنار کمپرسور نصب میشود. این فن با عبور هوا از کندانسور، به دفع گرما کمک میکند. بنابراین، اصطلاح «فن یخچال» به انواع مختلفی از فنها اشاره دارد.
فن یخچال چکار میکند؟
فن یخچال با ایجاد جریان هوا، نقش مهمی در گردش و انتقال حرارت دارد.فن اواپراتور هوا را از روی سطح سرد اواپراتور عبور میدهد.سپس این هوای سرد را در محفظههای یخچال و فریزر به گردش درمیآورد.
این فرآیند به توزیع یکنواختتر دما در بخشهای مختلف کمک میکند.فن کندانسور عملکرد متفاوتی دارد و بیشتر در بخش خارجی دستگاه فعالیت میکند.این فن هوا را از اطراف کندانسور و کمپرسور عبور میدهد.در نتیجه گرمای ایجادشده در این بخش سریعتر به محیط منتقل میشود.اگر فن بهدرستی کار نکند، گردش هوا کاهش پیدا میکند.در چنین شرایطی، سرمایش دستگاه ممکن است ضعیف شود.افزایش صدا، یخزدگی اطراف اواپراتور و افزایش دمای داخلی نیز ممکن است ایجاد شود.بنابراین عملکرد صحیح فن یخچال با کیفیت سرمایش ارتباط مستقیم دارد.

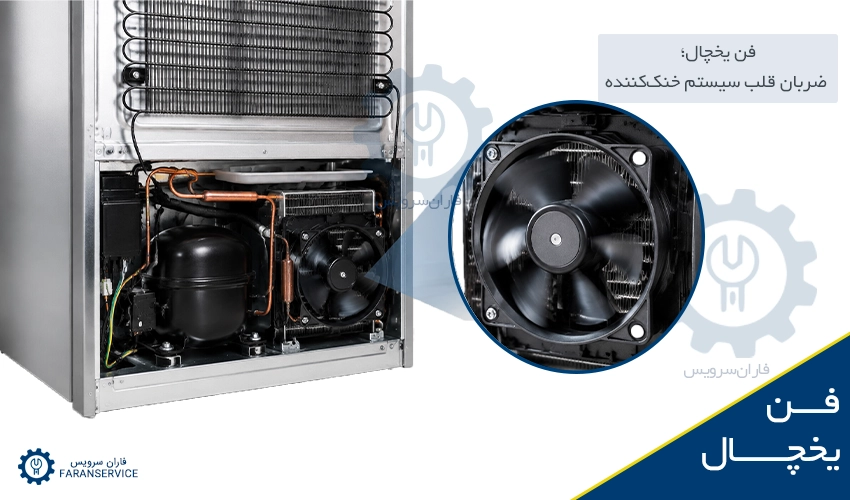

فن در یخچال کجا قرار دارد؟
محل قرارگیری فن یخچال به نوع فن و طراحی دستگاه بستگی دارد.سازنده معمولاً فن اواپراتور را پشت قاب اواپراتور در قسمت فریزر نصب میکند.برای دسترسی به این فن، تکنسین پنل یا کاور اواپراتور را باز میکند.برخی مدلها برای محفظه یخچال نیز یک فن جداگانه دارند.یخچالهای چند اواپراتوره نیز ممکن است از چند فن استفاده کنند.سازنده معمولاً فن کندانسور را در قسمت پایین دستگاه و نزدیک کمپرسور نصب میکند.در بعضی مدلها، سازنده کندانسور و فن را داخل محفظه کمپرسور قرار میدهد.برخی یخچالها کندانسور را پشت دستگاه نصب میکنند و اصلاً فن کندانسور ندارند.بنابراین نمیتوان یک محل ثابت برای فن یخچال در تمام مدلها تعیین کرد.
برای شناسایی دقیق فن، مدل و ساختار داخلی دستگاه اهمیت زیادی دارد.
فن یخچال وظیفهاش چیست؟
مهمترین وظیفه این بخش، ایجاد جریان هوای کنترلشده در بخش موردنظر است.فن اواپراتور، هوای سرد اطراف اواپراتور را در مسیرهای مشخص حرکت میدهد.این جریان هوا به انتقال سرمای تولیدشده به محفظههای مختلف کمک میکند.فن کندانسور وظیفه متفاوتی دارد و به دفع گرمای کندانسور کمک میکند.این فن همچنین با گردش هوا، شرایط مناسبتری برای کار کمپرسور ایجاد میکند.در صورت توقف فن، دمای بخش مربوطه میتواند افزایش پیدا کند.همچنین فشار کاری سیستم سرمایش ممکن است تغییر کند.صدای غیرطبیعی نیز میتواند نشانه گیرکردن پروانه یا مشکل موتور باشد.بررسی سلامت فن باید همراه با بررسی برق، سیمکشی و برد انجام شود.تست دقیق، از تعویض اشتباه قطعات سالم جلوگیری میکند.
انواع مدل فن های یخچال
فنهای یخچال را میتوان بر اساس محل نصب و نوع عملکرد دستهبندی کرد.فن اواپراتور یکی از رایجترین مدلها در یخچالهای بدون برفک است.این فن در نزدیکی اواپراتور قرار دارد و هوای سرد را جابهجا میکند.فن کندانسور معمولاً در قسمت پایین دستگاه و نزدیک کمپرسور نصب میشود.این فن به دفع گرمای کندانسور و کمپرسور کمک میکند.برخی یخچالها از فنهای DC استفاده میکنند.این مدلها ممکن است سنسور یا سیم فیدبک داشته باشند.در برخی مدلها نیز موتور فن با ولتاژهای متفاوت کار میکند.تعداد پره، شکل پروانه، ولتاژ و نوع سوکت نیز بین مدلها تفاوت دارد.بنابراین انتخاب فن یخچال فقط بر اساس ظاهر قطعه صحیح نیست.مدل دستگاه و مشخصات فنی قطعه باید هنگام انتخاب بررسی شود.

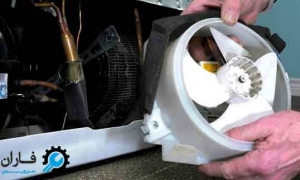

فن یخچال از چه اجزایی تشکیل شده است؟
ساختار این قطعه با توجه به مدل دستگاه متفاوت است.با این حال، موتور و پروانه دو بخش اصلی بیشتر فنها هستند.موتور فن انرژی الکتریکی را به حرکت چرخشی تبدیل میکند.پروانه فن این حرکت را به جریان هوا تبدیل میکند.بعضی مدلها یک قاب یا شِراد برای هدایت بهتر جریان هوا دارند.این قاب همچنین موقعیت پروانه را نسبت به مسیر هوا تنظیم میکند.سیمها و کانکتورها، برق و سیگنالهای موردنیاز موتور را منتقل میکنند.در برخی فنهای جدید، سنسور یا خط فیدبک نیز وجود دارد.بوشها، لاستیکهای لرزهگیر و پایههای نگهدارنده نیز در بعضی مدلها استفاده میشوند.کثیفی، شکستگی پره یا خرابی موتور میتواند عملکرد فن را مختل کند.بنابراین تکنسین باید مجموعه فن را پیش از تعویض کامل بررسی کند.
اگر برای تعمیر یا تعویض فن یخچال به قطعه مطمئن نیاز دارید، روی فاران سرویس حساب کنید.
این مجموعه میتواند برای مدلهای مختلف، مسیر تأمین و انتخاب قطعه مناسب را بررسی کند.هدف، جلوگیری از نصب قطعه نامتناسب و کاهش احتمال خرابی مجدد دستگاه است.
یک نکته مهم درباره خرابی فن یخچال
هر صدایی از یخچال الزاماً نشانه خرابی فن نیست.کمپرسور، جریان مبرد و چرخههای سرمایش نیز میتوانند صدا ایجاد کنند.با این حال، صدای ساییدگی یا گیرکردن میتواند به پروانه یا موتور مربوط باشد.بررسی دقیق باید نوع صدا و زمان ایجاد آن را مشخص کند.اگر فن متوقف شود، بررسی برق ورودی و مسیر فرمان نیز اهمیت دارد.در مدلهای دارای برد الکترونیکی، برد میتواند عملکرد فن را کنترل کند.بنابراین تعویض مستقیم فن بدون تست مدار، همیشه روش مناسبی نیست.
نوع فن، محل نصب و مشخصات موتور در هر مدل میتواند متفاوت باشد.
چنانچه هر سؤالی در طول مسیر تعمیر داشتید، میتوانید در بخش پرسش و پاسخ آنلاین سایت از سرویسکاران فاران سرویس بپرسید.
جمعبندی
این قطعه یکی از قطعات مهم در گردش هوا و مدیریت حرارت دستگاه است.فن اواپراتور بیشتر وظیفه گردش هوای سرد را بر عهده دارد.فن کندانسور نیز به دفع گرمای بخش خارجی و کمپرسور کمک میکند.تعداد و نوع فن در یخچالهای مختلف یکسان نیست.برخی مدلها از فنهای AC استفاده میکنند و برخی مدلها فن DC دارند.انتخاب قطعه مناسب باید بر اساس مدل و مشخصات فنی دستگاه انجام شود.تعمیر اصولی نیز باید با بررسی موتور، پروانه، سیمکشی و مدار فرمان انجام شود.با تشخیص صحیح، میتوان از تعویض غیرضروری قطعات سالم جلوگیری کرد.
