معرفی قطعات ماشین لباسشویی

اجزای ماشین لباسشویی

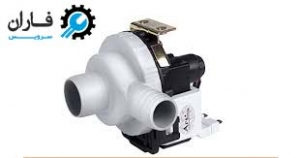

ما در اینجا به معرفی قطعات ماشین لباسشویی میپردازیم. یکی از اجزای ماشین لباسشویی، پمپ تخلیه لباسشویی نام دارد. این پمپ آبی که از شستشوی لباس ها آلوده شده است را به خارج از لباسشویی انتقال می دهد. پمپ تخلیه لباسشویی به دو نوع تقسیم بندی می شود؛ قطب چاکدار(موتور القایی) و روتور با آهنربای دائم.

پمپ قطب چاکدار جزء ساده ترین موتور های القایی است. بوبین در این پمپ یک میدان مغناطیسی که ثابت می باشد ایجاد می کند و روتور نمی تواند بچرخد.

در نوع روتور با آهنربای دائم، موتور شامل بوبین همراه روکش پلاستیکی، روتور و آهنربای نوع دائم است.

در این نوع پمپ بوبین و روتور همراه هم کار می کنند.

در ادامه با مجموعه تعمیر لباسشویی همراه باشید تا به معرفی انواع دیگر قطعات لباسشویی بپردازیم.

اجزای ماشین لباسشویی

پمپ تخلیه از اجزای لباسشویی

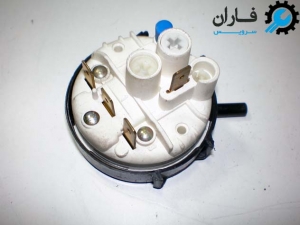

هیدروستات از اجزای ماشین لباسشویی

در این قسمت از معرفی قطعات ماشین لباسشویی به معرفی هیدروستات لباسشویی می پردازیم. هیدروستات یکی از اجزای ماشین لباسشویی که یک بخش دایره ای شکل است که یکی از اجزای اصلی ماشین های لباسشویی می باشد.

هیدروستات هر لباسشویی بستگی به مدل لباسشویی دارد و انواع متفاوتی دارد.

سوئیچ کنترل آب معمولا به هیدروستات سه فیش و هیدروستات شش فیش تقسیم می شود.

هیدروستات برای اندازه گیری سطح آب دیگ در موقع تولید لباسشویی تنظیم می شود. روی این قطعه چند پایه تعبیه شده است که شماره گذاری شدند.

شماره گذاری های هیدروستات شش فیش ۱۱ و ۱۲ و ۱۳ که شیر برقی مرحله شستشو را کنترل می کنند و ۲۱ و ۲۲ و ۲۳ مرحله آبکشی را کنترل می کنند است.



معرفی قطعات ماشین لباسشویی

هیدروستات از اجزای ماشین لباسشویی

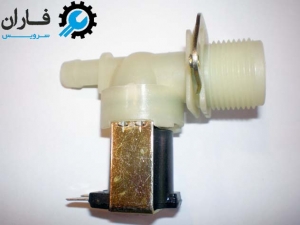

شیر برقی

یکی از اجزای ماشین لباسشویی شیر برقی است که وظیفه کنترل میزان آبی که وارد لباسشویی می شود را بر عهده دارد این قطعه آب مورد نیاز لباسشویی برای شستشو را پر می کند.

بعد از روشن کردن ماشین لباسشویی به صورت خودکار آب وارد دستگاه می شود و بعد از ورود آب لازم شیر برقی جریان آب را قطع می کند.
شیر برقی انواع مختلفی دارد مثل تک قلو، دوقلو، سه قلو، بردی و چیپ دار. شیر برقی از اجزای زیر تشکیل شده است:

  • بویین
  • ورودی
  • خروجی
  • محفظه فشار
  • فیلتر خروجی
  • لاستیک
  • پیستون
  • ترمینال
  • فنر
  • شیطانک
  • اهرم آهنی
اجزای ماشین لباسشویی

شیر برقی

تایمر ماشین لباسشویی

تایمر که یکی دیگر از اجزای ماشین لباسشویی است تمامی عملکرد های لباسشویی را کنترل می کند.

معماری ساختمان تایمر پیچیده است و سیم های زیادی دارد که هر کدام عملکرد متفاوتی دارند.

قطعه ای به نام شفت در داخل تایمر تعبیه شده است که با چرخش و روشن خاموش کردن کلیدها، موتور، پمپ و شیر برقی را کنترل می کند.
همزمان با روشن شدن دستگاه این وسیله هم شروع به چرخیدن می کند.

برای تست کردن ایرادات تایمر لازم است همه ی ترمینال خروجی و ترمینال ورودی به وسیله مولتی متر در حالات مختلف شفت تست شوند.

تایمر ماشین لباسشویی

تایمر از اجزای لباسشویی

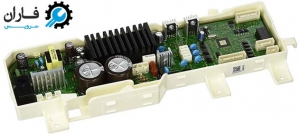

برد ماشین لباسشویی

برد ماشین لباسشویی یکی از اجزای ماشین لباسشویی می باشد که وظیفه آن کنترل سایر قسمت ها می باشد. وظیفه اصلی این قطعه کنترل تمامی اموری که از طرف دکمه شروع برای انجام فرایند شستشو صادر می شود، است.

وقتی این قطعه مهم خراب شود ماشین لباسشویی روشن نمی شود.

مهم ترین اجزای تشکیل دهنده این قطعه خازن و فیوز می باشند.

اگر برق نوسان داشته باشد خازن دچار اتصال می شود و برد الکترونیکی می سوزد. اگر بقیه اجزای ماشین لباسشویی کارکرد درستی نداشته باشند با نفوذ آب به داخل ماشین لباسشویی، با اتصال سیم پیچی برد می سوزد.

برد ماشین لباسشویی

برد از اجزای ماشین لباسشویی

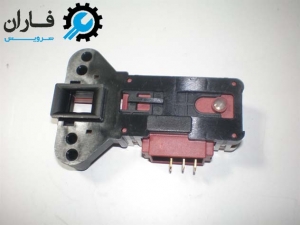

میکروسوئیچ لباسشویی

یکی از اجزای ماشین لباسشویی میکرو سوئیچ است. میکروسوئیچ یا قفل درب ماشین لباسشویی یک وسیله بسیار مهم در ماشین لباسشویی می باشد.

وظیفه میکروسوئیچ قفل کردن درب ماشین موقع انجام فرایند شستشو می باشد.

اگر این قطعه خراب شود ماشین لباسشویی کار نمی کند.

این قطعه در قسمت کناره درب به صورت یک شی پلاستیکی یا برخی مواقع به صورت فلزی به درب ماشین لباسشویی متصل است.

موقع بستن درب، میکروسوئیچ داخل یک پنجره کوچک که در سمت بالای پنل تعبیه شده است، می شود و درب را فشار می دهد که موجب می شود، سیگنال به بخش کنترل فرستاده می شود.

میکروسوئیچ لباسشویی

میکروسوئیچ ماشین لباسشویی

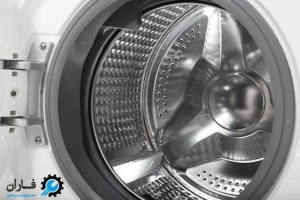

دیگ لباسشویی

یکی از اجزای ماشین لباسشویی دیگ نام دارد. دیگ لباسشویی وسیله ای است که لباس ها برای فرایند شستشو، آبکشی و خشک در درون آن قرار داده می شود. بسته به نوع شستشو دیگ به صورت تکراری به همراه همزمان چرخانده می شود.

روی این وسیله سوراخ هایی برای تخلیه آب طراحی می شود. به دلیل وجود نیروی گریز مرکزی آب از لباس ها به طرف دیگ خارجی بیرون می رود.

موتور لباسشویی محرک اصلی چرخش دیگ می باشد. در صورت خرابی تسمه، موتور و بلبرینگ این دیگ نمی تواند بچرخد. البته موارد دیگری هم هستند که باعث می شوند دیگ نچرخد.

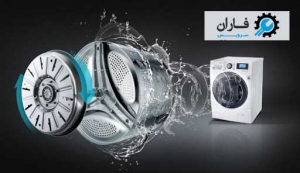

آبکش لباسشویی

آبکش لباسشویی، یکی دیگر از اجزای ماشین لباسشویی، که قطعه ای است استوانه ای شکل به صورت مشبک، که لباس ها درون آن ریخته می شود. این قطعه دارای حرکت دورانی می باشد.

داخل این قطعه برآمدگی هایی وجود دارند که به منظور جلوگیری از سر خوردن لباس ها و متلاطم نمودن آب ایجاد شده اند.

در لباسشویی های درب از بالا نوعی آبکش به کار می رود که جنس آبکش از پلی پروپیلن است که از صدمه به لباسها جلوگیری می شود. سوراخ های روی بدنه آبکش

لباسشویی باعث می شود که آب از دیگ وارد آبکش شود.

آبکش لباسشویی

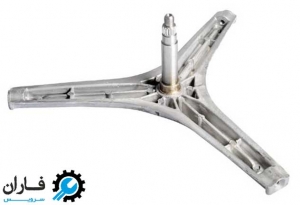

سه نظام لباسشویی

سه نظام لباسشویی یک قطعه ای است که در ماشین های لباسشویی به کار میرود.

جنس این قطعه از آلومینیوم تقویت شده می باشد که در مرکز آن قطعه ای به نام شفت پرس شده است.

این قطعه به وسیله ی سوراخ هایی که در خود دارد، با پیچ و مهره دراز به آبکش متصل می شود.

در حقیقت قطعه شفت و قطعه سه نظام یک قطعه محسوب می شوند. در صورتی که شفت ایراد پیدا کند باید به صورت کامل شفت و سه نظام عوض شود یا اینکه تراشکاری شود.

سه نظام لباسشویی

سه نظام لباسشویی

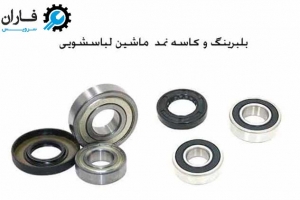

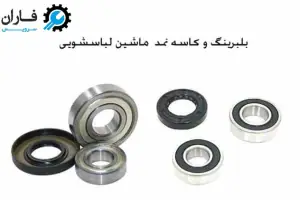

بلبرینگ و کاسه نمد لباسشویی

دو عدد بلبرینگ در قطعه سه نظام دیگ لباسشویی قرار داده می شود. به منظور چرخش آسان آبکش لباسشویی، محور آن از داخل بلبرینگ عبور می کند. یکی از این بلبرینگ ها با آب مخزن ماشین لباسشویی در ارتباط است.

برای اینکه رطوبت موجب تخریب بلبرینگ نشود وسیله ای بنام کاسه نمد قبل از بلبرینگ تعبیه شده است که بر حسب قطر داخلی و خارجی ارقام مختص خود را دارند و موقع تعویض آن باید به شماره آن توجه داشت.

به برینگ هایی که به صورت ساچمه ای هستند بلبرینگ می گوییم که اصطکاک کم آنها باعث می شود کاربرد بالایی در سرعت بالا و قدرت کم داشته باشند.

بلبرینگ و کاسه نمد لباسشویی

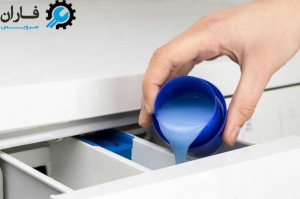

جاپودری لباسشویی

جاپودری لباسشویی، وسیله ای است که شوینده های مختلف مثل پودر های لباسشویی، نرم کننده ها، رنگین شو و… داخل آن ریخته می شود تا فرایند شستشوی لباس ها انجام شود.

جا پودری بسته به مدل و نوع لباسشویی متفاوت می باشد و دارای شکل و اندازه و طراحی متفاوت برای ریختن انواع پودر و شوینده می باشد.

جاپودری ماشین های لباسشویی معمولا در قسمت بالای لباسشویی تعبیه می شود و به صورت کشویی می باشد و همچنین قابلیت خروج دارد و در صورت کثیفی می توان آن را خارج نمود و تمیز کرد.

جاپودری لباسشویی

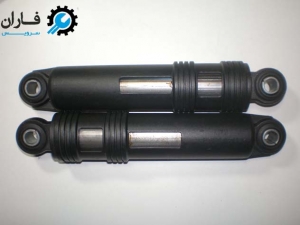

کمک فنر لباسشویی

یکی دیگر از اجزای ماشین لباس شویی کمک فنر نام دارد. کمک فنر لباسشویی به منظور جلوگیری از تکان خوردن و لرزش های اضافی ماشین لباسشویی موقع روشن بودن آن طراحی شده است. یک طرف کمک فنر ها به قسمت خارجی پایین دیگ و طرف دیگر به فریم پایه وصل است.

برای تعویض این قطعه باید پنل سمت جلو یا عقب لباسشویی را باز کرد.

اگر بار اضافی به ماشین لباسشویی وارد شود کمک فنر لباسشویی معیوب می شود.

و باعث ایجاد لرزش در لباسشویی می شود که اگر رفع نشود باعث آسیب به بقیه قسمت های لباسشویی می شود.

کمک فنر لباسشویی

کمک فنر لباسشویی

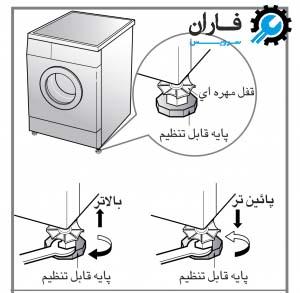

پایه کابین لباسشویی

پایه کابین لباسشویی از دیگر اجزای ماشین لباسشویی به منظور تراز و تنظیم نمودن ماشین لباسشویی نسبت به سطح زمین استفاده می شود.

دو تا پایه سمت جلو از مکانیزمی به منظور تراز کردن و یک قفل برخوردار است.

هر پایه به صورت پیچ می باشد که باید در ارتفاع مناسب با چرخاندن پیچ ها تنظیم کرد و بعد از تنظیم نمودن باید قفل آن را بست تا لباسشویی نسبت به سطح زمین تراز شود و لرزش اضافی نداشته باشد.

در صورت تنظیم نشدن پایه های عقب، باید همانند پایه های جلو آنها را تنظیم کرد.

پایه کابین لباسشویی

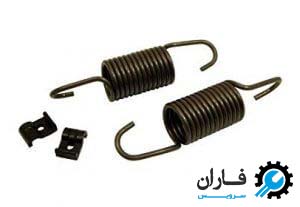

فنر لباسشویی

برای اینکه موقع حرکت لباسها ماشین لباسشویی حرکت نکند باید چلیک ثابت نباشد.

فنر لباسشویی موجب می شود هنگام حرکت لباس ها در ماشین لباسشویی چلیک ثابت نباشد و حرکت کند.

فنر ها و کمک فنر ها معمولا در پایین لباسشویی و زیر چلیک قرار داده میشود.

تعداد فنر های لباسشویی در اکثر مواقع چهار تا می باشد که موجب تعادل و انعطاف پذیری چلیک می شود.

فنر لباسشویی

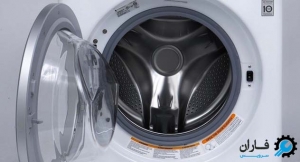

درب لباسشویی

وقتی که لباس ها را داخل ماشین لباسشویی برای فرایند شستشو قرار می دهیم، برای اینکه لباس ها و آب داخل لباسشویی در طول زمان فرایند شستشوی لباسها خارج نشوند درب لباسشویی باید طراحی شده باشد تا از خروج آنها جلوگیری شود.

درب لباسشویی بسته به نوع لباسشویی در قسمت جلو و بالای ماشین لباسشویی قرار دارد که جنس های مختلفی دارد.

اگر درب ماشین لباسشویی بسته نشود یا ایراد داشته باشد ماشین لباسشویی ارور می دهد و شروع به کار کردن نمی کند.

درب لباسشویی

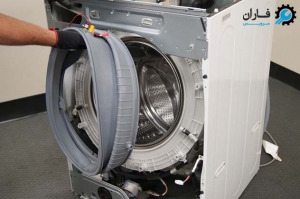

معرفی قطعات ماشین لباسشویی ( لاستیک لباسشویی )

لاستیک لباسشویی برای کارکرد صحیح، جلوگیری از آسیب و نشت آب استفاده می شود .

لاستیک ماشین لباسشویی دارای انعطاف پذیری ویژه ای است. محل قرار گیری لاستیک ماشین لباسشویی در فاصله بین درب و محیط چلیک که روی بدنه ماشین لباسشویی هست قرار میگیرد. لاستیک ماشین لباسشویی دارای اندازه و ابعاد متفاوتی می باشد و لازم است هنگام تعویض آنها را مطابقت داد.

لاستیک لباسشویی

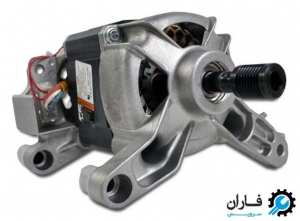

موتور لباسشویی

برای حرکت دیگ، به منظور چرخاندن و فرایند شستشوی لباس ها که داخل آب و مواد شوینده قرار دارند، و همچنین فرایند خشک کردن لباسها، موتور نقش بسیار پررنگ و مهمی دارد.

موتور لباسشویی از نوع موتور های تکفاز چند سرعته آسنکرون می باشد که دارای دو نوع سرعت مختلف برای شستشو و خشک کردن لباس ها می باشد.

از دور تند سرعت لباسشویی برای خشک کردن لباسها که سرعت آن حدود ۸۰۰ دور در دقیقه می باشد، استفاده می شود که دارای دو سیم پیچ کمکی و اصلی می باشد.

موتور ماشین لباسشویی

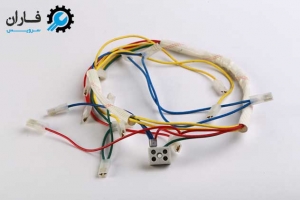

معرفی قطعات ماشین لباسشویی ( درخت سیم )

برای اینکه تمامی قطعات ماشین لباسشویی را به هم متصل کنیم باید وسیله ای بنام درخت سیم را به کار ببریم.

درخت سیم لباسشویی به منظور ارتباط بین تمامی اجزای لباسشویی استفاده می شود.

درخت سیم در تمامی محصولات خانگی اعم از اجاق گاز، لباسشویی و یخچال استفاده میشود.

جنس تمامی سیم ها از سیلیکون می باشد که روکش الیاف شیشه ای روی آن را می پوشاند.

در محصولات برودتی از پی وی سی درجه یک استفاده می شود و جنس تمامی فیش ها و سرسیم ها برنج می باشد.

درخت سیم لباسشویی

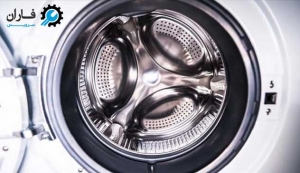

معرفی قطعات ماشین لباسشویی ( درام ماشین لباسشویی )

درام ماشین لباسشویی وسیله ای است با منافذ متعدد روی بدنه خود که باعث میشوند آب داخل مخزن به این قسمت راه یابد.

سه واحد برآمده به منظور ثابت نگه داشتن لباسها موقع چرخش درام در فرایند شستشو طراحی می شود.

از آنجایی که لباس ها بعد از آب خوردن سنگین می شوند اگر این برآمدگی ها نباشد در پایین باقی می مانند و حرکت نمی کنند.

و در نتیجه لبس ها کثیف می مانند و به خوبی تمیز نمی شوند.

ولی با وجود این برآمدگی ها، لباس ها تا بالای درام می چرخند و با غلتیدن روی شوینده ها تمیز می شوند.

درام ماشین لباسشویی
