هیدروستات ماشین لباسشویی
آبگیری بیش از حد، سرریز شدن آب از جاپودری یا توقف ناگهانی فرایند شستشو، همگی به یک قطعه کلیدی اشاره دارند: هیدروستات ماشین لباسشویی (Water Level Pressure Switch). این سنسور کوچک اما حیاتی، سطح آب دیگ را در هر ثانیه رصد می‌کند و فرمان شروع یا قطع آبگیری را صادر می‌کند.
شناخت ساختار، محل قرارگیری و انواع هیدروستات به شما کمک می‌کند تا هنگام بروز خطا، در سریع‌ترین زمان علت مشکل را بیابید و از آسیب به پمپ تخلیه، موتور و برد الکترونیکی پیشگیری کنید.
هیدروستات ماشین لباسشویی چیست و چگونه کار می‌کند؟
هیدروستات یک کلید کنترل فشار (سوئیچ فشار هوایی) است. این سنسور، حجم آب ورودی به دیگ را نه بر اساس وزن، بلکه از طریق سنجش فشار هوای به دام افتاده اندازه‌گیری می‌کند.
مکانیزم عملکرد قطعه بسیار ساده و مهندسی‌شده است:
- آب وارد دیگ شستشو می‌شود.
- با بالا آمدن سطح آب، هوای داخل محفظه فشار (کپسول هوا در پایین دیگ) فشرده می‌شود.
- این هوای فشرده از طریق یک شیلنگ باریک به دیافراگم داخلی هیدروستات می‌رسد.
- فشار هوا دیافراگم را به بالا هل می‌دهد و پلاتین‌های مکانیکی را متصل می‌کند (یا فرکانس سنسور دیجیتال را تغییر می‌دهد).
- سیگنال قطع جریان به برد الکترونیکی یا مستقیماً به شیر برقی ارسال می‌شود و آبگیری متوقف خواهد شد.
هیدروستات لباسشویی کجاست؟ (محل قرارگیری قطعه در انواع برندها)
یکی از رایج‌ترین سوالات کاربران این است: هیدروستات لباسشویی پاکشوما، ال‌جی یا بوش دقیقاً کجای دستگاه نصب شده است؟
- موقعیت استاندارد: هیدروستات در تمام ماشین‌های لباسشویی اتوماتیک، در بالاترین نقطه دستگاه و زیر سقف (پنل بالایی) قرار دارد.
- دلیل قرارگیری در بالا: برای جلوگیری از نفوذ رطوبت و آب به مدارهای الکتریکی، این سنسور در ارتفاع نصب می‌شود تا فقط هوای فشرده به آن برسد.
- نحوه دسترسی سریع:
- دوشاخه برق دستگاه را بکشید.
- دو پیچ نگهدارنده سقف پشتی لباسشویی را با پیچ‌گوشتی باز کنید.
- سقف را کمی به عقب بکشید و بردارید.
- در سمت راست یا چپ دیواره بالایی، یک قطعه گرد (دایره‌ای شکل) پلاستیکی را مشاهده می‌کنید که یک سوکت سیم‌کشی و یک شیلنگ باریک به آن متصل است.
انواع هیدروستات ماشین لباسشویی
هیدروستات‌ها بسته به سال ساخت و فناوری دستگاه به دو دسته کلی تقسیم می‌شوند:

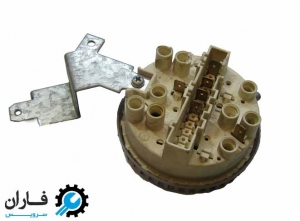

۱. هیدروستات مکانیکی (آنالوگ)
این مدل‌ها در ماشین‌های لباسشویی قدیمی‌تر و برخی مدل‌های نیمه‌اتوماتیک یا دوقلو استفاده می‌شوند.
- ساختار: دارای دیافراگم لاستیکی و کنتاکت‌های فلزی (پلاتین) ۳ فیش، ۴ فیش یا ۶ فیش هستند.
- نحوه عملکرد: با رسیدن فشار هوا به حد نصاب، صدای واضح «کلیک» شنیده می‌شود و مدار الکتریکی قطع و وصل می‌گردد.
- قابلیت تنظیم: روی این مدل‌ها یک یا دو پیچ رگلاژ برای تنظیم دستی حساسیت فنر تعبیه شده است.
۲. هیدروستات الکترونیکی (دیجیتال یا فرکانسی)
لباسشویی‌های مدرن برندهای ال‌جی، سامسونگ، بوش و پاکشوما از این مدل استفاده می‌کنند.
- ساختار: فاقد پلاتین مکانیکی هستند و از یک سلف و خازن داخلی (مدار نوسان‌ساز LC) بهره می‌برند.
- نحوه عملکرد: با تغییر فشار هوا، هسته فریت جابه‌جا شده و فرکانس خروجی قطعه (بین ۲۰ تا ۵۰ کیلوهرتز) تغییر می‌کند. برد دستگاه با تحلیل این فرکانس، سطح دقیق آب را تشخیص می‌دهد.
- ویژگی: دقت بسیار بالا و امکان تنظیم چندگانه سطح آب بدون نیاز به قطعات مکانیکی متحرک.
جدول مقایسه هیدروستات مکانیکی و دیجیتال
| ویژگی | هیدروستات مکانیکی (آنالوگ) | هیدروستات الکترونیکی (دیجیتال) |
|---|---|---|
| نوع سیگنال | قطع و وصل ساده جریان (کلید) | ارسال فرکانس لحظه‌ای به برد |
| تعداد سطوح آب | تک حالته یا دو حالته | متغیر و پیوسته (چندین سطح) |
| روش تست | تست بوق (Continuity) با مولتی‌متر | تست فرکانس (Hz) یا ولتاژ کاری |
| پیچ رگلاژ دستی | دارد | ندارد (تنظیمات نرم‌افزاری) |
| دستگاه‌های هدف | مدل‌های قدیمی، حایر، ارج، آبسال | ال‌جی اینورتر، سامسونگ، بوش، اسنوا |
نقش حیاتی شیلنگ هیدروستات لباسشویی
بسیاری از مواقع خود هیدروستات سالم است، اما دستگاه خطای آبگیری می‌دهد. عامل اصلی در این شرایط، شیلنگ هیدروستات است.
شیلنگ هیدروستات لوله‌ای باریک از جنس پی‌وی‌سی یا سیلیکون است که محفظه فشار پایین دیگ را به سنسور متصل می‌کند. بروز مشکلات زیر در این شیلنگ عملکرد سیستم را مختل می‌کند:
- جرم‌گرفتگی با پرز و مواد شوینده: راه عبور هوا مسدود می‌شود و سنسور فشار را حس نمی‌کند.
- سوراخ‌های میکروسکوپی یا ترک‌خوردگی: نشتی هوا باعث می‌شود فشار لازم برای تحریک سنسور ایجاد نشود و دیگ بیش از حد پر شود.
- شل شدن بست شیلنگ: افت ناگهانی فشار هوا و خطای سطح آب را به همراه دارد.
بررسی هیدروستات در برندهای مختلف
هیدروستات لباسشویی بوش (Bosch)
مدل‌های بوش حساسیت بسیار بالایی به تغییرات فرکانسی دارند. در صورت بروز اختلال در هیدروستات بوش، کدهای خطایی مانند E02 یا F02 روی صفحه ظاهر می‌شوند. سوکت‌های هیدروستات بوش طراحی اختصاصی دارند و استفاده از قطعات متفرقه باعث خطای دائم برد می‌شود.
هیدروستات لباسشویی پاکشوما و اسنوا
در مدل‌های مختلف پاکشوما، هر دو نمونه مکانیکی (۳ فیش) و الکترونیکی استفاده شده است. محل نصب در مدل‌های پاکشوما دقیقاً در گوشه بالایی سمت راست زیر سقف است. دسترسی به آن برای تعویض یا تست شیلنگ بسیار آسان است.

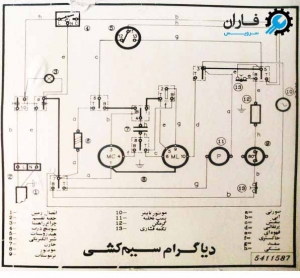

هیدروستات و نقشه سیم‌کشی حایر (Haier)
لباسشویی‌های حایر معمولاً از هیدروستات‌های مکانیکی ۳ یا ۴ پایه استفاده می‌کنند.
سیم‌کشی این قطعه، فاز ورودی را از تایمر یا برد می‌گیرد و جریان را به شیر برقی، موتور و هیتر هدایت می‌کند.
اتصال اشتباه فیش‌های ۱۱، ۱۲ و ۱۳، کارکرد المنت را متوقف می‌کند و چرخه آبگیری را مداوم می‌سازد
مهم‌ترین علائم خرابی هیدروستات چیست؟
«مشاهده هر یک از علائم زیر، بروز اختلال در سیستم سنجش سطح آب را نشان می‌دهد:»
- سرریز شدن مداوم آب از دیگ یا جاپودری
- آبگیری نکردن دستگاه با وجود باز بودن شیر آب ورودی
- شروع به چرخش دیگ و کارکرد هیتر در حالی که هیچ آبی داخل دیگ نیست (خطر سوختن المنت)
- تخلیه مداوم آب همزمان با آبگیری دستگاه
- نمایش کدهای خطای سطح آب (مانند IE در ال‌جی، 4E/1E در سامسونگ و E02 در بوش)
⚠️ راهنمای عیب‌یابی تکمیلی: برای بررسی تخصصی هر یک از دلایل فرسودگی دیافراگم، رسوب‌گرفتگی و آسیب‌های الکتریکی، مقاله علت خرابی هیدروستات ماشین لباسشویی را مطالعه کنید.
چگونه از سلامت هیدروستات مطمئن شویم؟
قبل از خرید قطعه جدید یا باز کردن کل دستگاه، اجرای تست‌های استاندارد ضروری است:
- بررسی چشمی و تست مکانیکی: شیلنگ هوا را بررسی کنید و با دمش هوای ملایم در ورودی هیدروستات آنالوگ، صدای کلیک پلاتین‌ها را چک کنید.
- تست الکتریکی با مولتی‌متر: وضعیت تغییر اهم کنتاکت‌ها در مدل مکانیکی یا فرکانس خروجی در مدل دیجیتال را ارزیابی نمایید.
🛠️ آموزش تصویری: برای مشاهده راهنمای گام‌به‌گام اندازه‌گیری با مولتی‌متر و جدول تحلیل نتایج، به صفحه آموزش تست هیدروستات ماشین لباسشویی مراجعه نمایید.
تفاوت هیدروستات لباسشویی با ماشین ظرفشویی
اگرچه وظیفه هر دو قطعه سنجش آب است، اما تفاوت‌های ساختاری مهمی دارند:
- هیدروستات ظرفشویی: اغلب در کف دستگاه قرار دارد و به دلیل حجم آب کمتر، تغییرات فشاری کمتری را ثبت می‌کند. همچنین در بسیاری از ظرفشویی‌ها سنسورهای فلوتر (شناور مکانیکی) همراه با هیدروستات به کار رفته‌اند.
- هیدروستات لباسشویی: تحت تأثیر مستقیم کف و تکان‌های شدید دیگ است و محفظه فشار بزرگ‌تری دارد. این دو قطعه به هیچ عنوان قابل جایگزینی با یکدیگر نیستند.
تعویض هیدروستات لباسشویی
هیدروستات به عنوان سنسور حیاتی تنظیم سطح آب، در صورت بروز اختلالاتی نظیر آبگیری ممتد، سرریز شدن آب یا نمایش کدهای خطا، نیازمند عیب‌یابی دقیق است که در این میان، بررسی سلامت شیلنگ هوا و انجام تست‌های الکترونیکی با مولتی‌متر پیش از هر اقدامی ضروری است؛ چنانچه پس از تست‌های اولیه مشخص شد قطعه دچار نقص فنی یا سوختگی پلاتین‌ها شده است، می‌توانید با دنبال کردن مراحل اصولی در آموزش تعویض هیدروستات لباسشویی، پس از قطع برق و بستن شیر آب، نسبت به جایگزینی آن با قطعه اورجینال اقدام کنید تا از آسیب‌های احتمالی به برد الکترونیکی دستگاه جلوگیری شود؛ در همین راستا، فاران سرویس با ارائه قطعات فابریک و پشتیبانی تخصصی، آماده راهنمایی شما برای رفع قطعی این اختلال و بازگشت عملکرد استاندارد ماشین لباسشویی است.
خرید هیدروستات اورجینال و خدمات فنی در فاران سرویس
نصب قطعه تقلبی و نامرغوب می‌تواند منجر به سرریز آب و سوختگی بردهای گران‌قیمت شود. مجموعه فاران سرویس به عنوان تأمین‌کننده تخصصی قطعات یدکی لوازم خانگی، انواع هیدروستات اورجینال شرکتی (بوش، ال‌جی، سامسونگ، پاکشوما، اسنوا، حایر و آبسال) را با ضمانت اصالت عرضه می‌کند.
چنانچه برای تشخیص عیب یا تعویض قطعه به کمک نیاز دارید، از طریق بخش آموزش تعمیرات ماشین لباسشویی سوالات خود را مطرح کنید یا برای اعزام تکنسین با کارشناسان ما تماس بگیرید.
سوالات متداول (FAQ)
خیر؛ هیدروستات‌های دیجیتال جدید فاقد پیچ تنظیم هستند و سطح آب در آن‌ها توسط پردازنده برد کنترل می‌شود. تنها مدل‌های مکانیکی قدیمی پیچ تنظیم فنر دارند که دستکاری غیراصولی آن نیز توصیه نمی‌شود.
اگر قطعه سالم است، احتمالاً شیلنگ هیدروستات سوراخ شده یا از جای خود درآمده است. همچنین معیوب بودن شیر برقی و گیر کردن مکانیکی آن در حالت باز نیز باعث آبگیری مداوم می‌شود.
این قطعه در بالای دستگاه و دقیقاً زیر سقف لباسشویی قرار دارد. با باز کردن دو پیچ سقف بالایی و برداشتن پنل، به راحتی قابل مشاهده است.
خیر؛ ولتاژ کاری هیدروستات عموماً پایین (۵ ولت در دیجیتال و ۲۲۰ ولت ضعیف در مکانیکی) است. برق‌افتادگی بدنه معمولاً به دلیل خرابی المنت یا اتصالی سیم ارت و خازن پارازیت‌گیر رخ می‌دهد.
