میکروسوئیچ ماشین لباسشویی چیست؟ معرفی قطعه، وظایف و محل نصب
شروع نشدن شستشو یا قفل نشدن درب اغلب به یک مقصر اصلی مربوط می‌شود: میکروسوئیچ ماشین لباسشویی. این قطعه کوچک اما حیاتی، وضعیت بسته بودن درب را می‌سنجد و فرمان ایمن را به برد الکترونیکی می‌فرستد. تا زمانی که میکروسوئیچ سیگنال تایید را ارسال نکند، برد اجازه ورود آب و چرخش دیگ را نمی‌دهد. در این مقاله تخصصی از فاران سرویس، عملکرد، اجزای داخلی، انواع مدل‌ها و نشانه‌های خرابی این قطعه ایمنی را بررسی می‌کنیم.
میکروسوئیچ درب لباسشویی چیست؟

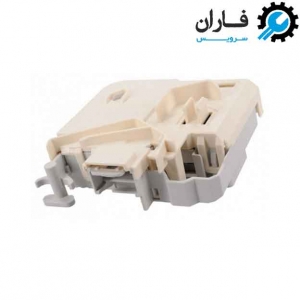

میکروسوئیچ درب لباسشویی یک قطعه الکترومکانیکی است. این قطعه وضعیت فیزیکی زبانه درب را ارزیابی می‌کند. کاربر درب را می‌بندد و زبانه به اهرم سوئیچ فشار می‌آورد. سپس کنتاکت‌های فلزی بسته می‌شوند و سیگنال الکتریکی به برد کنترل می‌رسد. برد پس از دریافت این پیام، برنامه انتخابی را آغاز می‌کند. سازندگان این قطعه را درون مجموعه قفل درب (Door Interlock) قرار می‌دهند.
میکروسوئیچ درب لباسشویی چکار می‌کند؟
میکروسوئیچ دو وظیفه همزمان را مدیریت می‌کند. وظیفه اول، اعلام بسته بودن درب به برد اصلی است. برد با تکیه بر این سیگنال، شیر برقی و موتور را فعال می‌کند. وظیفه دوم، قفل نگه داشتن درب در طول سیکل شستشو است. این کار از باز شدن تصادفی درب و نشت آب جوش جلوگیری می‌کند. خرابی میکروسوئیچ اجرای چرخه را متوقف می‌کند.

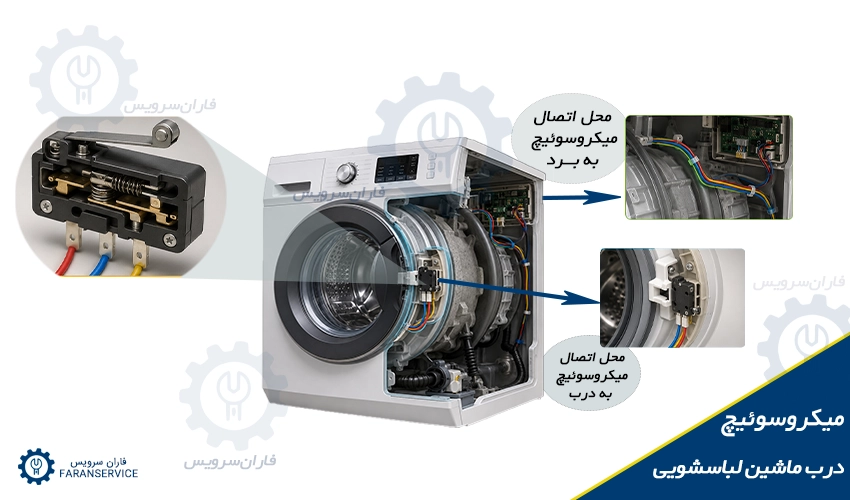

نمودار مسیر ارسال سیگنال میکروسوئیچ به برد
میکروسوئیچ درب لباسشویی کجا قرار دارد؟

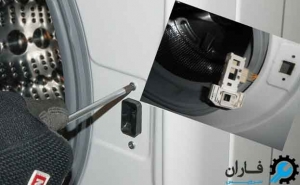

تولیدکنندگان میکروسوئیچ را در پشت قاب جلویی و کنار دهانه درب نصب می‌کنند. زبانه متصل به درب مستقیماً درون شکاف این قطعه می‌نشیند. برای دسترسی به آن، تکنسین فنر لاستیک دور درب را باز می‌کند و لبه لاستیک را کنار می‌زند. محل نصب دقیق اهمیت زیادی دارد؛ جابه‌جایی جزئی مانع از درگیر شدن زبانه می‌شود.
میکروسوئیچ درب لباسشویی وظیفه‌اش چیست؟
وظیفه اصلی میکروسوئیچ، حفاظت فیزیکی از کاربر و جلوگیری از آسیب به دستگاه است. این قطعه به برد اعلام می‌کند که شرایط برای ورود آب کاملاً ایمن است. همچنین در مراحل چرخش سریع خشک‌کن، درب را مسدود نگه می‌دارد. اگر میکروسوئیچ آسیب ببیند، کل زنجیره شستشو خاموش می‌ماند.
انواع مدل‌های میکروسوئیچ درب لباسشویی
تولیدکنندگان میکروسوئیچ‌ها را در ساختارهای مختلف تولید می‌کنند. هر دستگاه فقط با نوع خاصی از این قطعه سازگار است:
| نوع قطعه | مکانیزم عملکرد | کاربرد | ویژگی فنی |
|---|---|---|---|
| مکانیکی ساده | تحریک پلاتین با فشار فیزیکی | مدل‌های قدیمی | ساختار ساده بدون قفل تاخیری |
| حرارتی (بیمتال) | گرم شدن PTC و تغییر شکل تیغه | اکثر لباسشویی‌های درب از جلو | باز شدن درب ۲ دقیقه پس از پایان کار |
| مجموعه یکپارچه (Interlock) | ترکیب بوبین مغناطیسی و سوئیچ | مدل‌های مدرن و اینورتر | باز و بسته شدن فوری قفل |
| مغناطیسی (Reed Switch) | تشخیص میدان مغناطیسی زبانه | مدل‌های درب از بالا و خاص | بدون استهلاک فیزیکی کنتاکت‌ها |
میکروسوئیچ درب لباسشویی از چه اجزایی تشکیل شده؟
این قطعه از ۵ جزء اصلی تشکیل می‌شود:
پوسته عایق: محافظ پلاستیکی کنتاکت‌ها در برابر حرارت و رطوبت.
اهرم محرک (Actuator): انتقال‌دهنده حرکت زبانه درب به داخل قطعه.
کنتاکت‌های پلاتینی: برقراری اتصال و انتقال ولتاژ فرمان.
عنصر حرارتی (PTC): نگه‌دارنده وضعیت قفل درب در مدل‌های حرارتی.
ترمینال‌های سوکت: نقاط اتصال کابل‌های برد به میکروسوئیچ.
نشانه‌های خرابی میکروسوئیچ درب لباسشویی
خرابی این قطعه با نشانه‌های مشخصی خود را نشان می‌دهد:
- استارت برنامه می‌زنید اما دیگ نمی‌چرخد و آبگیری آغاز نمی‌شود.
- درب پس از اتمام چرخه باز نمی‌شود.
- چراغ قفل درب پیوسته چشمک می‌زند.
- نمایشگر کدهای خطای مربوط به درب (مانند DE یا E40) را ثبت می‌کند.
چرا قفل درب ناگهان از کار می‌افتد؟
گاهی یک ضربه محکم هنگام بستن درب یا نفوذ چند قطره آب از لاستیک فرسوده، کلید ایمنی دستگاه را می‌سوزاند. برای اینکه پیش از خرید قطعه جدید، دلیل اصلی سوختن قفل قبلی را بشناسید و از تکرار خسارت جلوگیری کنید، حتماً مقاله علت خرابی میکروسوئیچ ماشین لباسشویی را بخوانید.
چگونه سلامت قفل درب را در خانه بسنجیم؟
قبل از تعویض قطعه یا دستکاری سیم‌کشی‌ها، باید سلامت پلاتین‌ها و مقاومت قرص حرارتی را با یک ابزار ساده بررسی کنید. اگر می‌خواهید با یک تست ۵ دقیقه‌ای با مولتی‌متر از خرابی قطعه مطمئن شوید، راهنمای گام‌به‌گام آموزش تست میکروسوئیچ ماشین لباسشویی مسیر دقیق را به شما نشان می‌دهد.
آموزش باز کردن و بستن قفل جدید بدون تخریب دستگاه
تعویض این قطعه اصلاً به باز کردن سقف دستگاه یا پنل‌های بزرگ نیاز ندارد. شما فقط با آزادسازی لاستیک دور درب، قفل جدید را در کمتر از یک ربع جایگزین می‌کنید. برای مشاهده مراحل عملی و مصور تعویض، مقاله آموزش تعویض میکروسوئیچ ماشین لباسشویی را دنبال کنید.
خدمات تخصصی تعمیر و فروش میکروسوئیچ درب لباسشویی
فاران سرویس به عنوان مرجع تامین قطعات اورجینال، انواع میکروسوئیچ فابریک برندهای ال‌جی، سامسونگ، بوش، آاگ و دوو را عرضه می‌کند. استفاده از قطعه استاندارد از سوختن برد الکترونیکی جلوگیری می‌کند. برای سفارش قطعه اورجینال یا درخواست تکنسین در محل، با کارشناسان ما تماس بگیرید.تلفن پشتیبانی و مشاوره فنی: 02191091195
اگر در مسیر تعمیر سؤال داشتید
چنانچه مدل دقیق قطعه دستگاه خود را نمی‌دانید، پرسش خود را در بخش نظرات و پرسش‌وپاسخ آنلاین سایت ثبت کنید. تکنسین‌های فاران سرویس در کوتاه‌ترین زمان به سوالات شما پاسخ می‌دهند.
منابع و رفرنس‌های علمی (References)
Whirlpool Corporation: Technical Service Manual for Door Locking Systems
LG Electronics: Washer Door Switch Circuit Diagnostics Guide
Samsung Customer Care: Troubleshooting Door Interlock Error Codes
Omron Industrial Automation: Basic Switch Technology Guide
RepairClinic: Front-Load Washer Door Switch Operation and Testing
