سه‌نظام ماشین لباسشویی یکی از قطعات کلیدی در ساختار مکانیکی دستگاه است که وظیفه اتصال درام به محور انتقال نیرو و حفظ تعادل دیگ هنگام چرخش را بر عهده دارد. این قطعه که با نام Spider Arm نیز شناخته می‌شود، نقش مهمی در انتقال یکنواخت گشتاور، جلوگیری از لرزش‌های غیرعادی و حفظ مرکزیت دیگ در دورهای بالا ایفا می‌کند. در این مطلب بررسی می‌کنیم سه‌نظام ماشین لباسشویی چیست، چه کاری انجام می‌دهد، کجا قرار دارد، چه وظیفه‌ای دارد، از چه اجزایی تشکیل شده و علت خرابی آن چیست؛ همچنین با انواع مدل‌های این قطعه و نکات مهم در تشخیص، خرید و تعویض آن آشنا می‌شوید تا در صورت نیاز بتوانید از خدمات تخصصی و قطعات استاندارد فاران سرویس استفاده کنید.

سه‌نظام ماشین لباسشویی چیست؟

سه‌نظام ماشین لباسشویی که در متون فنی بین‌المللی با نام Spider Arm شناخته می‌شود، یک قطعه فلزی مقاوم و استراتژیک است که درام (دیگ استیل) را به سیستم انتقال نیرو متصل می‌کند.
سازندگان معمولاً این قطعه را از آلیاژ آلومینیوم یا دایکاست تولید می‌کنند تا در برابر رطوبت و وزن لباس‌های خیس مقاومت کافی داشته باشد.

این قطعه سه بازوی مستحکم دارد که با زاویه ۱۲۰ درجه نسبت به یکدیگر قرار گرفته‌اند و پایداری هندسی درام را در سرعت‌های بالای چرخش حفظ می‌کنند. هر نقصی در ساختار آن می‌تواند باعث خروج دیگ از مرکز و آسیب به سایر اجزای دستگاه شود.

اگر در تشخیص سلامت این قطعه تردید دارید، کارشناسان ما در بخش پرسش و پاسخ آنلاین فاران سرویس آماده پاسخگویی به سوالات فنی شما هستند.

سه‌نظام ماشین لباسشویی چه کاری انجام می‌دهد؟

سه‌نظام لباسشویی دو وظیفه اصلی دارد: انتقال گشتاور و حفظ تعادل درام.
وقتی موتور دستگاه شروع به کار می‌کند، نیروی چرخشی از طریق تسمه یا سیستم دایرکت درایو به شفت منتقل می‌شود. سه‌نظام این نیرو را دریافت کرده و آن را به‌صورت یکنواخت بین بازوهای خود توزیع می‌کند تا درام با سرعت ثابت بچرخد.

علاوه بر انتقال نیرو، این قطعه وزن درام و لباس‌های داخل آن را نیز در حالت متعادل نگه می‌دارد و از برخورد دیگ با بدنه دستگاه جلوگیری می‌کند. در واقع سه‌نظام نقش واسط اصلی میان بخش الکترومکانیکی و محفظه شستشو را ایفا می‌کند.

خرابی این قطعه معمولاً با لرزش شدید دستگاه همراه است. در چنین شرایطی استفاده از یک قطعه باکیفیت از منبع معتبر اهمیت زیادی دارد.

محل قرارگیری سه‌نظام ماشین لباسشویی

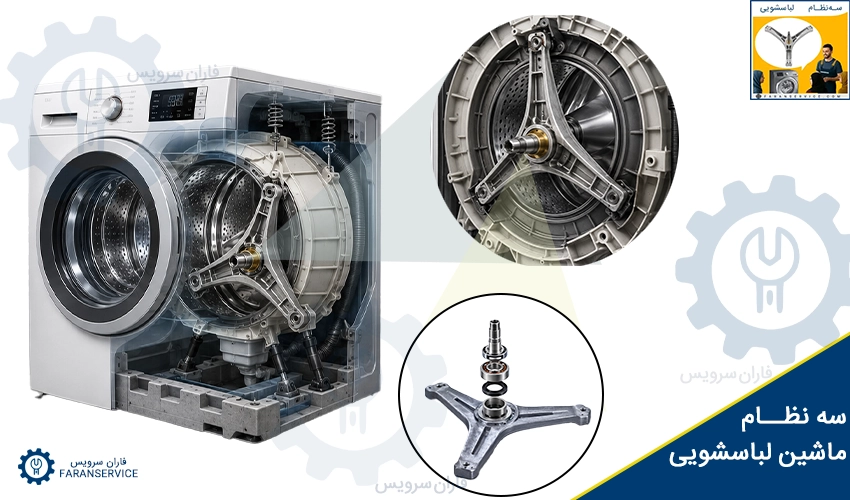

سه‌نظام در بخش پشتی درام (دیگ استیل) و داخل مخزن شستشو قرار دارد. این قطعه از یک طرف به بدنه خارجی درام پیچ می‌شود و از طرف دیگر شفت مرکزی آن از میان بلبرینگ‌ها و کاسه‌نمد عبور کرده و به فولی (Pully) یا موتور متصل می‌شود.

برای دسترسی به این بخش، تعمیرکار باید دیگ دستگاه را به طور کامل باز کرده و آن را از شاسی خارج کند. از آنجا که این قطعه در محیطی مرطوب قرار دارد، دائماً با آب و مواد شوینده تماس پیدا می‌کند.

وظیفه سه‌نظام ماشین لباسشویی

سه‌نظام تنها یک قطعه اتصال‌دهنده ساده نیست؛ این قطعه وظیفه حفظ مرکزیت درام (Centering) را بر عهده دارد. در مرحله خشک‌کن که سرعت چرخش درام به بیشترین مقدار می‌رسد، حتی کوچک‌ترین انحراف در شفت یا بازوهای سه‌نظام می‌تواند نیروهای گریز از مرکز مخربی ایجاد کند.

این قطعه همچنین تنش ناشی از توزیع نامتعادل لباس‌ها را در ابتدای چرخش مهار می‌کند و اجازه نمی‌دهد فشار بیش از حد به بلبرینگ‌ها وارد شود. به بیان ساده، عملکرد صحیح کل سیستم مکانیکی لباسشویی به سلامت این قطعه وابسته است.

در فاران سرویس با درک اهمیت این قطعه، مدل‌های مقاوم و استاندارد سه‌نظام را برای برندهای مختلف تامین کرده‌ایم.

انواع مدل‌های سه‌نظام ماشین لباسشویی

برندهای مختلف لباسشویی طراحی‌های متفاوتی برای این قطعه در نظر گرفته‌اند و به همین دلیل مدل‌های متنوعی از سه‌نظام در بازار وجود دارد. مهم‌ترین معیارهای دسته‌بندی این قطعات عبارت‌اند از ظرفیت دیگ و نوع سیستم انتقال نیرو.

تفاوت در طراحی و متریال

سه‌نظام‌ها معمولاً بر اساس ظرفیت دیگ (از ۵ تا ۱۲ کیلوگرم) و نوع سیستم محرکه (تسمه‌ای یا دایرکت درایو) طراحی می‌شوند. برخی مدل‌ها شفت بلند دارند و برخی دیگر با شفت کوتاه و قطور تولید می‌شوند.

متریال استفاده‌شده در آن‌ها نیز ممکن است متفاوت باشد. برای مثال بسیاری از برندهای اروپایی از آلیاژهای ضدزنگ تقویت‌شده استفاده می‌کنند تا مقاومت قطعه در برابر رطوبت و سختی آب افزایش یابد.

صرف‌نظر از مدل دستگاه شما (سامسونگ، ال‌جی، بوش و …)، فاران سرویس مجموعه کاملی از این قطعات را در سبد کالایی خود فراهم کرده است. برای استعلام موجودی یا خرید دقیق می‌توانید با اطمینان به این مجموعه مراجعه کنید.

اجزای تشکیل‌دهنده سه‌نظام ماشین لباسشویی

ساختار سه‌نظام از سه بخش اصلی تشکیل شده است که هماهنگی آن‌ها عملکرد صحیح دستگاه را تضمین می‌کند.

بخش اول شفت یا محور مرکزی است. این قطعه از فولاد سخت‌کاری‌شده ساخته می‌شود و محل قرارگیری بلبرینگ‌ها و کاسه‌نمد به شمار می‌رود.

بخش دوم بازوها هستند. معمولاً سه بازو در ساختار سه‌نظام وجود دارد که انتهای آن‌ها به بدنه درام پیچ می‌شود.

بخش سوم محل نشیمن کاسه‌نمد است که روی شفت قرار دارد و از نفوذ آب به سمت بلبرینگ‌ها جلوگیری می‌کند.

خرابی هر یک از این اجزا می‌تواند به کل مجموعه سه‌نظام آسیب بزند. شناخت این ساختار کمک می‌کند هنگام بروز مشکل، علت اصلی خرابی را سریع‌تر تشخیص دهید.

علت خرابی سه نظام ماشین لباسشویی

لرزش شدید، صدای ناهنجار و اختلال در خشک‌کن، اولین نشانه‌های نقص در سه‌نظام هستند. علت خرابی سه نظام ماشین لباسشویی معمولاً به عواملی مانند خوردگی، پوسیدگی فلز، بارگیری بیش از ظرفیت، شستشوی بارهای نامتعادل و فرسودگی بلبرینگ‌ها برمی‌گردد. وقتی این قطعه حیاتی آسیب می‌بیند، تعادل دیگ برهم می‌خورد و نیروی موتور به‌درستی منتقل نمی‌شود. اگر این وضعیت را نادیده بگیرید، فشار مضاعف به کاسه‌نمد و سایر قطعات، هزینه‌های تعمیر را به‌شدت افزایش می‌دهد. برای جلوگیری از خرابی مجدد، همیشه ظرفیت استاندارد دستگاه را رعایت کنید و در صورت شنیدن صداهای غیرطبیعی، سریعاً برای عیب‌یابی اقدام نمایید. جایگزینی قطعه فرسوده با نمونه اورجینال، بهترین راهکار برای احیای عملکرد صحیح و بازگشت آرامش به دستگاه شماست.
