آموزش تست کمک فنر ماشین لباسشویی
تست کمک فنر ماشین لباسشویی تکان‌های شدید بدنه و صدای کوبش در دور تند را ریشه‌یابی می‌کند. خرابی این بخش تعلیق، لگن شستشو را از تعادل خارج می‌سازد. بررسی به‌موقع قطعه مانع از شکستگی شاسی و خرابی بلبرینگ‌ها می‌شود. با چند آزمایش ساده، سلامت مکانیکی پیستون‌ها را پیش از باز کردن کامل کابینت بسنجید. برای شناخت کارکرد و انواع این قطعه، راهنمای کمک فنر ماشین لباسشویی را مطالعه کنید.
نقش کمک فنر در کنترل ارتعاش دیگ
کمک‌فنرها ضربات ناشی از چرخش سریع سبد لباس را مهار می‌کنند. این قطعات مابین بخش تحتانی دیگ و شاسی فلزی نصب می‌شوند. حرکت خطی پیستون، انرژی جنبشی حاصل از عدم توازن بار را جذب می‌کند. کاهش خاصیت میراکنندگی، دیگ را به دیواره‌های اتاقک می‌کوبد. این لرزش به برد الکترونیکی و اتصالات موتور صدمه می‌زند.
بررسی سلامت تعلیق، صرفاً معطوف به کمک‌فنرها نیست. تراز نبودن پایه‌ها یا پارگی فنرهای بالایی نیز لرزش ایجاد می‌کنند. با وجود این، فرسایش پدهای اصطکاکی یا نشت روغن بیشترین سهم را در بی‌ثباتی دستگاه دارند. تشخیص صحیح مرز این ایرادات، هزینه‌های تعمیراتی را کاهش می‌دهد.
چه زمانی باید تست کمک فنر ماشین لباسشویی را انجام دهید؟
نشانه‌های متعددی فرارسیدن زمان بازرسی سیستم تعلیق را هشدار می‌دهند. حرکت فیزیکی لباسشویی در مرحله آبکشی، زنگ خطر اولیه است. برخورد لگن به دیواره و شنیدن صدای تق‌تق شدید، لزوم تست را قطعی می‌کند. مشاهده نشت سیال روغنی روی میله پیستون علامت دیگری از تخریب است.
انحراف مشهود دیگ به یک سمت، عدم تقارن فشار کمک‌ها را نشان می‌دهد. نوسان ممتد پس از اتمام چرخش تند، تضعیف قطعه را اثبات می‌کند. در مواجهه با این اختلالات، اجرای تست سلامت کمک‌ها از تحمیل بار نامتعادل به دیگ جلوگیری می‌کند. برای شناخت دقیق این عوامل، مقاله علت خرابی کمک فنر ماشین لباسشویی را بررسی نمایید.
جدول تست و عیب‌یابی کمک فنر ماشین لباسشویی
این جدول تطبیق سریع نشانه‌های ظاهری دستگاه با شیوه آزمون فنی را ممکن می‌سازد.
| نشانه خرابی در دستگاه | وضعیت احتمالی قطعه | شیوه تست و اقدام |
|---|---|---|
| لرزش شدید در دور خشک‌کن | افت خاصیت میراکنندگی لنت‌ها | اجرای تست جهش دیگ (Bounce Test) |
| صدای کوبش فلزی به کابین | تخلیه کامل روغن یا شکستگی پوسته | بازرسی چشمی و سنجش مقاومت شفت |
| چربی و روغن‌زدگی روی میله | فرسودگی آب‌بند و کاسه‌نمد پیستون | تست لمسی و دمونتاژ جهت تعویض |
| افتادگی لگن به یک سمت | شکستن پین یا انحراف فنر فشاری | بررسی یکپارچگی پایه‌ها و براکت‌ها |
| جهش ممتد پس از توقف چرخش | اتمام مقاومت سایشی پد داخلی | بیرون کشیدن قطعه و تست کشش دستی |
دلایل مردود شدن کمک‌فنر در آزمون‌های فنی
آزمون‌های مکانیکی با هدف شناسایی سه نقص ساختاری رایج در قطعه انجام می‌پذیرند.
فرسودگی پدهای نمدی و افت اصطکاک
استهلاک اصطکاکی لنت‌های درون بوش، مانع از جذب شتاب پیستون می‌شود. شفت در این وضعیت بدون کمترین فشاری درون سیلندر میلغزد. چنین کمکی در دور تند خشک‌کن، قابلیت کنترل وزن دینامیکی البسه را ندارد. این عارضه دلیل اصلی رد شدن قطعه در تست‌های کارگاهی است.
نشت روغن و تخریب کاسه‌نمد
سیلندرهای روغنی بر پایه تراکم‌ناپذیری سیال هیدرولیک ضربات را دفع می‌کنند. پوسیدگی واشرها موجب فرار روغن به سطح میله متحرک می‌شود. کاهش حجم روغن، ضربه‌گیری را متوقف کرده و دیگ را رها می‌سازد. مشاهده کوچک‌ترین لکه چربی، معیوب بودن کمک‌فنر را به اثبات می‌رساند.
بریدگی پین و تغییر فرم پوسته
فشارهای ضربه‌ای مداوم، خارهای پلاستیکی یا پیچ‌های نگهدارنده را لق می‌کند. بیضی شدن سوراخ بوش‌ها ضربه کوبشی در نقطه اتصال می‌آفریند. تاب برداشتن میله فلزی نیز مانع از کورس حرکتی استاندارد پیستون می‌شود. این انحرافات فیزیکی از طریق بررسی‌های سطحی به‌سادگی آشکار می‌گردند.
روش‌های اصلی ارزیابی و تست کمک فنر
کارشناسان فنی به کمک چهار شیوه مجزا کارایی قطعات تعلیق را اندازه می‌گیرند.
۱) تست جهش دیگ (Bounce Test)
این تکنیک سریع‌ترین راه سنجش سیستم بدون گشودن پیچ‌های کابینت است. درب مخزن را باز کرده و کف لگن را با دست محکم به پایین برانید. دست را ناگهان رها کرده و ریتم بازگشت محفظه را پایش نمایید.
توقف دیگ با یک جهش کنترل‌شده نشانه پایداری سیستم ضربه‌گیر است. ادامه یافتن ارتعاش و نوسان پاندولی، تخلیه توان پیستون‌ها را برملا می‌سازد. این حرکت نوسانی نیاز به بازرسی‌های عمیق‌تر را توجیه می‌کند.
۲) بازرسی چشمی و لمسی
روشنایی مناسب را به بخش زیرین لگن تابانده و بدنه سیلندرها را وارسی کنید. چربی ناشی از نشت روان‌ساز، وجود ترک روی پوسته پلاستیکی و زنگ‌زدگی میله را بررسی نمایید. تکان دادن پایه کمک با دست، لقی‌های میلی‌متری بوش‌های متصل به دیگ را نشان می‌دهد.
۳) تست مقاومت مکانیکی پس از دمونتاژ
با خروج یک سمت قطعه، شفت را با دو دست به داخل فشرده و بیرون بکشید. کمک سالم در هر دو جهت کورس رفت و برگشت، فشردگی یکنواخت و سنگین دارد. جابه‌جایی آزاد یا حرکت پله‌ای، آسیب‌دیدگی ساختار اصطکاکی را تایید می‌کند.
۴) سنجش دینامیکی در دور تند
اجرای برنامه خشک‌کن با چند حوله خیس، واکنش سیستم را زیر بار واقعی می‌سنجد. انحراف محوری دیگ یا کوبش‌های مقطعی، بازدهی نامتعادل کمک‌ها را نشان می‌دهد. این آزمایش صرفاً در شرایط تراز صددرصدی دستگاه نتایج قابل اعتنا ارائه می‌کند.
تجهیزات لازم جهت تست سیستم تعلیق
بازرسی ایمن بخش‌های تحتانی مستلزم دسترسی به این ابزارهای استاندارد است:
- پیچ‌گوشتی چهارسو و دوسو برای گشودن قاب پشت و سقف
- مجموعه آچار بکس و دسته جغجغه (سایز ۸ تا ۱۳ میلی‌متر)
- انبردست یا پین‌کش صنعتی جهت آزادسازی ضامن‌ها
- چراغ‌قوه تعمیرگاهی با پرتاب نور متمرکز
- دستکش ایمنی با مقاومت در برابر لبه‌های برنده فلزی
- ماژیک نشانه‌گذار برای مشخص ساختن موقعیت اولیه اتصالات
آموزش گام‌به‌گام تست کمک فنر ماشین لباسشویی
مراحل زیر فرایند تست قطعه را با ضریب ایمنی کامل هدایت می‌کنند.
مرحله اول: قطع اتصالات الکتریکی و آب
دوشاخه کابل اصلی برق را حتماً از پریز جدا سازید. شیر ورودی آب سرد و گرم را محکم ببندید. شیلنگ تخلیه را مهار نمایید تا از خروج آب حین شیب دادن بدنه جلوگیری شود.
مرحله دوم: ارزیابی تراز بودن شاسی
دستگاه را به کمک تراز بنایی روی زمین تثبیت کنید. پایه‌های تنظیم را بچرخانید تا تکان جانبی خنثی شود. رفع خطای تراز، احتمال اشتباه در قضاوت وضعیت کمک‌ها را به صفر می‌رساند.
مرحله سوم: اجرای تست جهش لگن
درب دستگاه را باز کرده و دست را روی لبه داخلی دیگ مستقر سازید. نیرویی معادل ۱۰ کیلوگرم به دیگ وارد آورده و آن را آنی رها کنید. بازگشت محفظه بدون تکان‌های متوالی، نشانگر اولیه سلامت پدهاست.

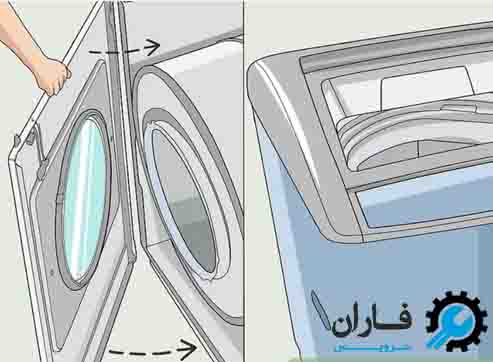

مرحله چهارم: جداسازی پنل دسترسی
پیچ‌های نگهدارنده قاب پشتی یا پنل جلویی را بر حسب برند لباسشویی باز کنید. درپوش را با احتیاط جدا کرده تا فضای زیرین لگن پدیدار شود. کابل‌ها و لوله‌های معلق را در مسیر دسترسی مهار نمایید.
مرحله پنجم: بازرسی مستقیم پایه‌ها و سیلندر
سلامت پوسته پلاستیکی، عدم خردشدگی بوش‌های لاستیکی و نبود لکه‌های روغن را بازبینی کنید. پین زیرین را با دست لمس کرده و از عدم لقی در محل اتصال به کفی مطمئن شوید. شکستگی خارهای ضامن نیازمند رسیدگی بلادرنگ است.
مرحله ششم: سنجش تنش فیزیکی پیستون
پین تحتانی کمک را آزاد کرده و سیلندر را از بدنه جدا سازید. شفت را با فشار مداوم به سمت داخل رانده و مجدداً به بیرون بکشید. مقاومت ضعیف و حرکت روان، از پایان عمر قطعه خبر می‌دهد.
مرحله هفتم: تحلیل برآیند تست‌ها
نتایج به دست آمده از تست جهش، بازرسی چشمی و اصطکاک شفت را کنار هم بگذارید. لرزش همراه با سستی میله پیستون دلیلی قاطع بر از رده خارج شدن سیستم تعلیق است.
تفسیر نتایج تست و تصمیم‌گیری فنی
تحلیل داده‌های به‌دست‌آمده، اقدام مناسب بعدی را برای شما معین می‌سازد:
- کورس سخت پیستون و لگن بدون نوسان: کمک‌فنرها سالم هستند؛ منشا لرزش را در سایش بلبرینگ، نیم‌محور دیگ یا پایه‌ها بجویید.
- وجود لکه روغن بدون لرزش شدید: آغاز استهلاک کاسه‌نمد؛ قطعه باید طی سرویس بعدی حتماً تعویض گردد.
- حرکت کاملاً آزاد شفت یا شکستگی پوسته: خروج کامل کمک از مدار تعلیق؛ تعویض فوری الزامی است.
اقدامات لازم پس از مردود شدن قطعه در تست
پس از احراز خرابی، قطعات مستهلک را هرگز به‌صورت تکی جایگزین نکنید. تعویض هم‌زمان هر دو یا سه کمک‌فنر، توازن مکانیکی دیگ را حفظ می‌کند. برای یادگیری مراحل باز کردن و بستن قطعات جدید، به راهنمای آموزش تعویض کمک فنر لباسشویی مراجعه کنید.
انتخاب قطعه منطبق بر توان نیوتنی (N) تعیین‌شده توسط کارخانه، پایداری دستگاه را تجدید می‌نماید. نصب قطعات نامرغوب تنش‌های ارتعاشی را مجدداً به کاسه‌نمد و شفت موتور برمی‌گرداند.
نکات ایمنی و فنی در فرآیند عیب‌یابی
- هرگز با اتصال دستگاه به پریز برق عملیات بازرسی را کلید نزنید.
- از وارد آوردن فشار جانبی تند بر شفت کمک‌فنر جداشده خودداری کنید.
- قبل از متهم کردن کمک‌ها، محفظه پمپ و فیلتر تخلیه را سبک نمایید.
- پین‌های فرسوده را با خارهای سالم جایگزین سازید.
- به درجه سفتی (نیوتون) حک‌شده بر روی بدنه سیلندر دقت کنید.
خدمات تخصصی و تأمین قطعات فابریک لباسشویی
در صورت مردود شدن سیستم تعلیق در تست‌های عملکردی، کاربرد قطعات اصلی شرط حیاتی مهار ارتعاش است. فاران سرویس با تأمین کمک‌فنرهای اورجینال متناسب با شماره فنی تمام برندها و اعزام تکنسین، دستگاه شما را به تعادل کارخانه‌ای بازمی‌گرداند. جهت استعلام موجودی قطعه یا ثبت درخواست کارشناسی، با شماره 02191091195 تماس بگیرید.
جمع‌بندی
تست کمک فنر ماشین لباسشویی شیوه‌ای قطعی برای ردیابی لرزش و ضربات مخرب دیگ است. اجرای آزمون جهش، بازرسی چشمی و سنجش سفتی شفت، عیب قطعه را بدون خطا معین می‌کند. تشخیص پیش از موعد آسیب‌ها، دیگ و یاتاقان‌ها را از فرسایش زودهنگام نجات می‌دهد. در صورت احراز فرسودگی، جایگزینی زوجی کمک‌ها با نمونه‌های اصلی آرامش کارکرد لباسشویی را تثبیت می‌سازد.
منابع معتبر و تخصصی (References)
- Repair Clinic: Washing Machine Shock Absorber Testing and Diagnostics Guidelines
- PartSelect: How to Inspect and Test Front Load Washer Suspension Components
- eSpares UK: Step-by-Step Washing Machine Drum Bouncing & Damper Check
- Appliance Repair Today: Washer Suspension Struts and Shock Absorber Troubleshooting Procedures
